Magnetinė Pogo Pin įkrovimo jungtis

Magnetinė Pogo Pin įkrovimo jungtis

Produkto charakteristikos

Magnetinė Pogo Pin įkrovimo jungtis

1. E-PLANDINGAS

1.1) Stūmoklis: žalvaris C3604, 1–50 mikro colių Au daugiau nei 50–120 mikro colių Ni;

1.2) Statinė: žalvaris C3604, 1–50 mikro colių Au daugiau nei 50–120 mikro colių Ni;

1.3) Spyruoklė: SUS304, 1–3 mikro colių Au;

2. Nominali įtampa (vienam kontaktui): 12 V;

3. Nominali srovė (vienam kontaktui): 1.0A-10.0A;

4. Izoliacijos varža: 50MΩ Minimalus;

5. Dielektrinė atspari įtampa: 100VRMS AT 60HZ;

6. Atsparumas kontaktui: ne daugiau kaip 30 mΩ prieš bandymą ir ne daugiau kaip 50 mΩ po bandymo esant Pogo kaiščio darbiniam eigai;

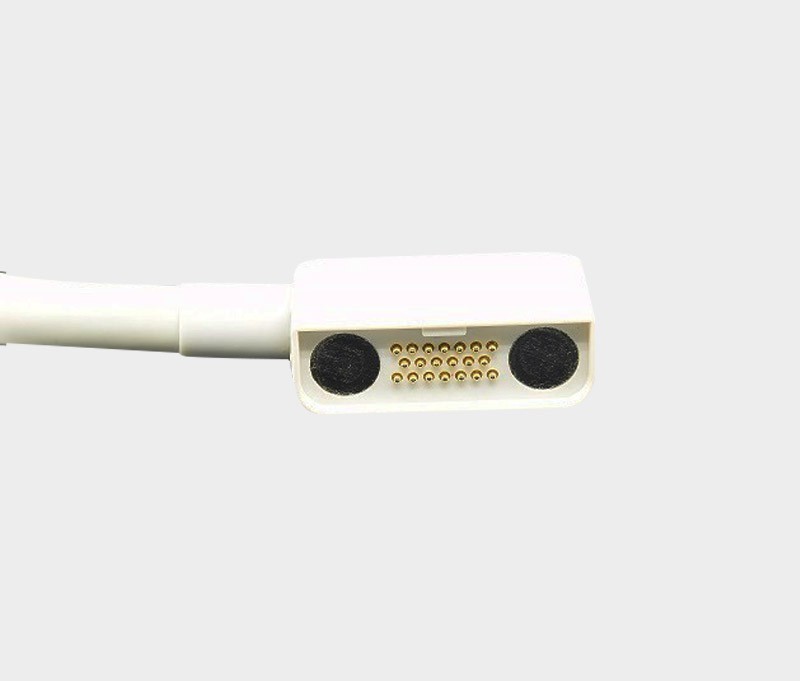

Magnetinė Pogo Pin įkrovimo jungtis

Magnetinio „Pogo Pin“ įkrovimo jungties mazgas, skirtas magnetiniam „Pogo-Pin“ jungikliui, įskaitant pirmąjį adapterį, prijungtą prie antrojo duomenų kabelio adapterio, pirmasis adapteris turi daug įleidžiamų vietų elektriniams kontaktams, įskaitant pirmąjį korpusą, pirmąją sąsają , ir antroji sąsaja, antroji sąsaja, pirmame korpuse yra magnetinis elementas, antrame adapteryje yra antras korpusas, o trečioji sąsaja yra nustatyta antrame korpuse, trečioji sąsaja turi daugybę pogo-Pin. polius ir antrasis korpusas yra aprūpinti antruoju magnetiniu elementu. Naudojimo metu, kai prijungtas prie pirmojo adapterio ir elektroninio gaminio, antroji sąsaja yra atvira elektroniniame gaminyje. Adapteris gali atlikti tiksliai antrąją sąsają. Trečioji antrojo adapterio sąsaja yra artima, ji yra fiksuota ir sujungta magnetine adsorbcija, o jo pogo-Pin sujungimo polius yra prijungtas įkrovimui.

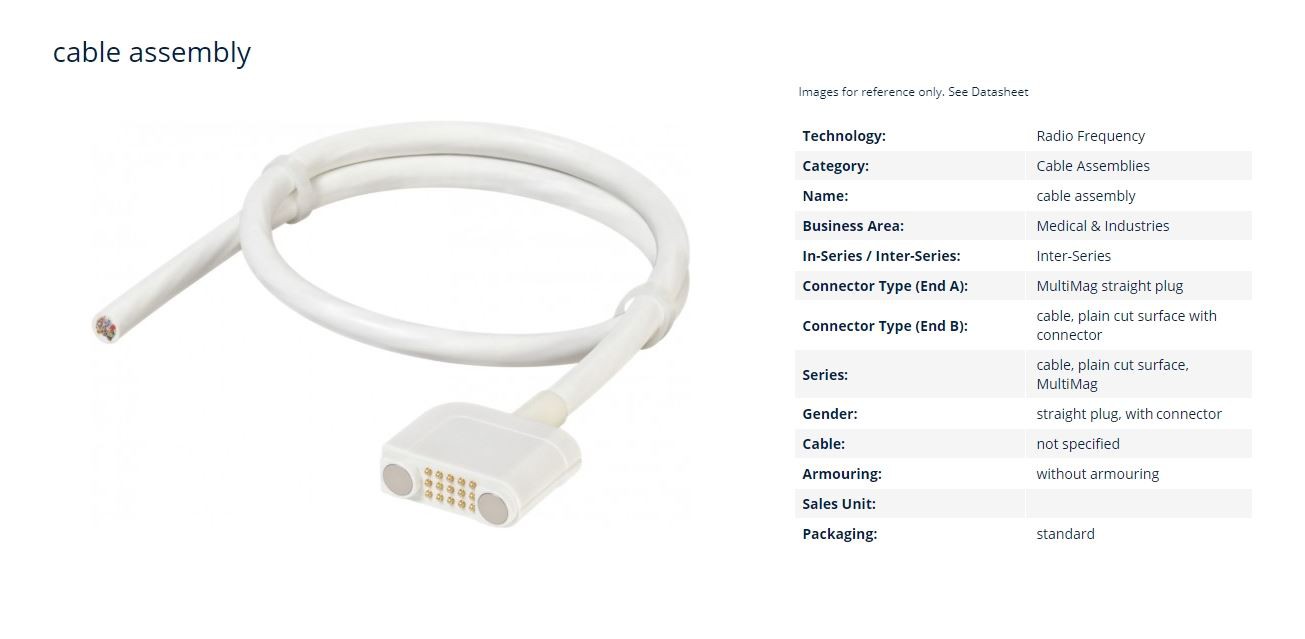

Magnetinė Pogo Pin įkrovimo jungtis

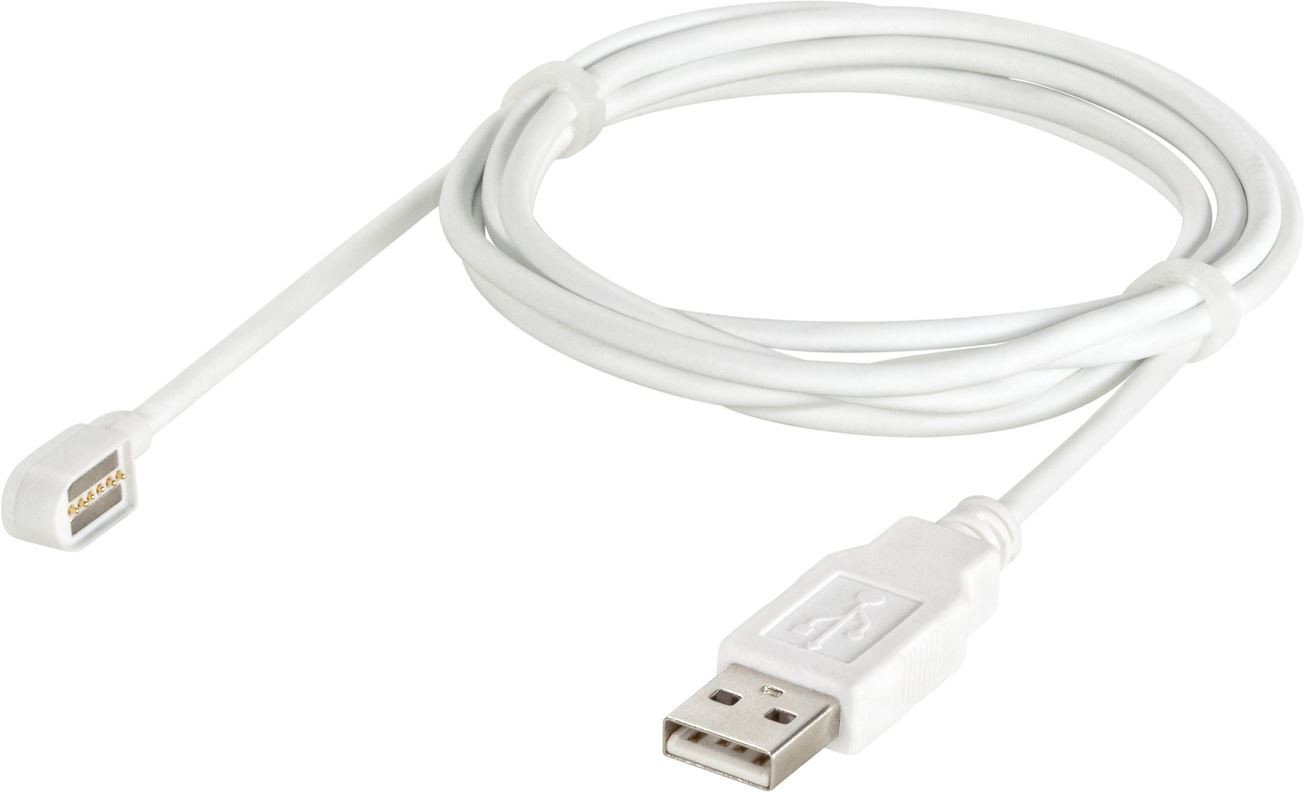

Magnetinė Pogo Pin įkrovimo jungtis

Rekomenduojamas darbinis smūgis ir jėga: 1) spyruoklės jėga: 30 gf ~ 300 gf ;

Mechaninis tarnavimo laikas: 1) Mechaninis: 10,000 Ciklai;

Darbinės temperatūros diapazonas:-30~85 laipsniai ;

Druskos purškimas: 24 valandos;

Moteriška pogo kaiščio jungtis, vyriška pogo kaiščio jungtis,

Nemokamas pavyzdys su aukštos klasės tikslumu, 0.01 mm tikslumu

Didelis perdirbimas, didelė srovė, mažas MOQ, mažas atsparumas

Standartinė ir nestandartinė Pogo kaiščio jungtis

OEM / ODM gali būti suprojektuotas pagal užsakymą

Viena eilė, dvi eilės, trys eilės

Litavimas ant paviršiaus, dviguba galvutė, plokščia galvutė

Atsparus vandeniui

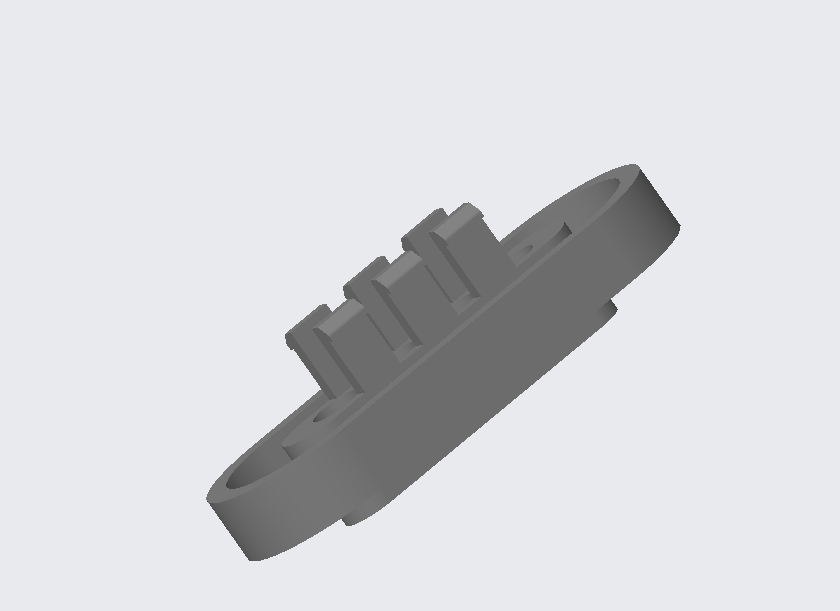

Magnetinis Pogo Pin įkrovimo jungtis Plastikinis korpusas

Taikymas:

Elektroninė auksinė Pd-Ni padengta SMT Pogo Pin maitinimo jungtis

GPS nerūdijančio plieno vertikalaus tipo spyruoklinės apkrovos kaištis

Mobilioji SWP spyruoklė SMA Pogo Pin elektros jungtis

„Ethernet Au Plating“ DIP magnetinis „Pogo“ kaištis

Mobiliojo telefono bronzinė SMA Pogo Pin jungtis

USB C2700 žalvarinis dešiniojo kampo tipo magnetinis „Pogo“ kaištis

PCB padengtas Ni SMT kontaktinis kaištis

„Android TV“ dėžutė, padengta auksu, lituoto tipo „Pogo Pin“ magnetinė

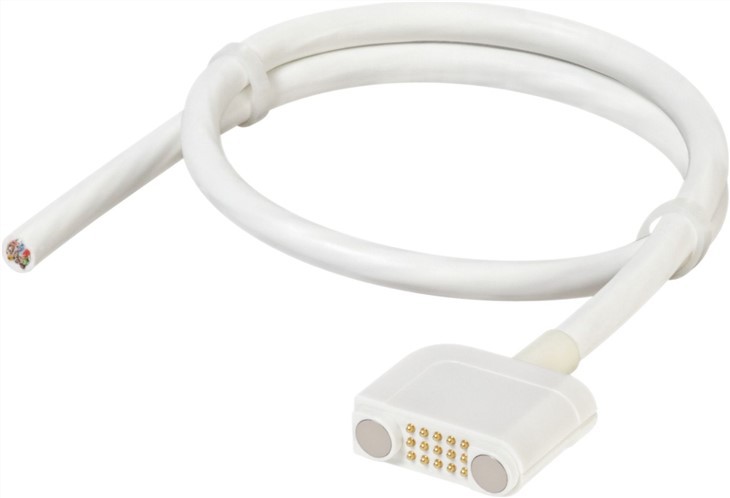

Magnetinė Pogo Pin įkrovimo jungtis

Privalumai

1. Kaina: konkurencinga gamyklos kaina su gera kokybe.

2. Paslauga:

    2.1>Trumpas pristatymo laikas, 7-10 darbo dienos arba pagal jūsų kiekį

    2.2>100 procentų pristatymas laiku mūsų brangiems klientams

3. Žemas MOQ

    3.1>Galimas vnt greito prototipo pavyzdys

4. Netoli Šendženo ir Honkongo, patogu transportuoti.

5. Yra OEM, taip pat sveikiname ODM

6. Kokybė:

Gera patirtis ir technologija gaminant pogo kaiščius, kai kurie inžinieriai turi daugiau nei 10 metų patirtį gaminant įvairių rūšių tikslias dalis, todėl gali pasiūlyti gerą techninę pagalbą klientams

7. Pažangūs matavimo įrangos tipai

Įsitikinkite, kad visi mūsų brangių klientų reikalavimai bus išmatuojami.

8. 100 procentų patikrinimas prieš išsiuntimą.

Kokybės užtikrinimas

1. IQC: gaunamų medžiagų kontrolė, siekiant įsitikinti, kad visos žaliavos yra kvalifikuotos.

2. IPQC:

2.1>Operatoriai vadovaujasi kasdieniu kontroliniu sąrašu, kad patikrintų mašinas ir įsitikintų, ar jos yra geros būklės, ir gamindami gaminius laikosi specifikacijų

2.2>Naudokite kvalifikuotus operatorius ir taisykite parametrus, kad užtikrintumėte gerą kokybę.

2.3>Technikai/komandos vadovai kokybę tikrina internete.

2.4>IQPC pagal kokybės užtikrinimo procedūrą, kad patikrintų kokybę.

3. OQC: QC 100 procentų kokybės patikrinimas po gamybos su bandymo mašinomis
