Pagrindinė dizaino koncepcija,Stūmoklio dizainas irDarbinis aukštis Pogo Pin
Pagrindinė „Pogo Pin“ dizaino koncepcija (spyruoklinė jungtis):
Elektrinės charakteristikos aktyviai ras kelią su mažiausiu pasipriešinimu srovei, geriausios būklės
Srovė bus nukreipta nuo adatos veleno iki išorinio vamzdžio sienelės, o tada į PCB. Šiuo metu pasipriešinimo vertė yra mažiausia.
Pagrindinė „Pogo Pin“ stūmoklio konstrukcija (spyruoklinė jungtis):
Šališkumas Uodega
„Bias Tail“ dizainas yra labiausiai paplitęs ir pigiausias gaminant gerą našumo, kainos ir dydžio balansą. Ši konstrukcija gali garantuoti stabilią apatinę varžą.
Privalumas: mažas ir stabilus atsparumas
Atgal Gręžtuvas
Galinis grąžtas dažniausiai naudojamas aplinkoje, kurioje yra mažų jungčių, pvz., belaidės ausinės, išmanieji telefonai ar maži daiktų interneto įrenginiai. mažas dydis gali atitikti klientų elastingumo reikalavimus, nes šios konstrukcijos spyruoklės ilgis gali viršyti adatos vamzdžio ilgį. Kai kuriais atvejais, kai erdvė yra ribota.
Kūgio dizainas
Toks dizainas yra geriausias pasirinkimas jungtims, kurioms keliami dideli koncentriškumo reikalavimai, nes spyruoklę geriausia nustatyti tiesiai ant kaiščio ašies kūginio uodegos kaiščio. Kūginė uodega, esanti kaiščio ašies apačioje, įdedama į spyruoklės vidų, kad sumažintų kaiščio ašies virpėjimą. Privalumas: Lengvas tekinimas, mažas įstrižas, maža kaina.
Kamuolio dizainas
Rutulio konstrukcija yra geriausias pasirinkimas sudėtingose aplinkose, tokiose kaip didelės apkrovos mašinos, įkrovimas ir medicinos reikmenys, kontaktas yra stabilesnis, o didelė srovė yra svarbi.
Privalumas: stabili varža, gali praeiti per didelę srovę

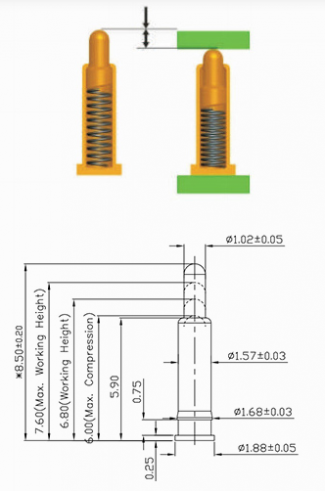

Pagrindinis „Pogo Pin“ (spyruoklinės jungties) darbinis aukštis:
Paprastai suspaudimo dydis veikimo metu yra 2/3 visos eigos, jei suspaudimo kiekis yra pakankamas, teigiama jėga yra per maža, todėl varža nėra stabili.
Naudojant pogo kaištį darbiniame aukštyje žymiai padidės jungties patvarumas ir našumas.
Akumuliatoriaus kontaktinė plokštė arba auksinis pirštas, jungiantis pogo kaištį, turi būti be nešvarumų, oksidacijos ir pan.
Apribokite naudojimą pagal specifikacijas, nurodytas brėžinyje.
