Kaip teisingai pasirinkti bandomąjį pogo kaištį
Kiekvienas, kuris kada nors atliko matavimus ir bandymus, žino, kad tikslūs duomenys priklauso nuo bandymo prietaiso konstrukcijos ir matavimo galimybių. Tačiau tik nedaugelis žino, kad bandymo linijų ir jungčių dizaino kokybė, gamybos procesas, suderinamumas ir veikimo specifikacijos yra tokios pat svarbios kaip ir bandymo instrumentai. Toliau mes sutelksime dėmesį į penkis konkrečius kriterijus, leidžiančius teisingai pasirinkti bandymo laidus ir spyruoklinius kaiščius.
Pirma, sauga:
Kaip ir maitinimo šaltinio reikalavimai, prietaiso bandymo laidai ir pogo kontaktai turi atitikti griežtus saugos reikalavimus dėl tiesioginio kontakto su didelėmis įtampomis, ypač pagal tarptautinius IEC1010 įtampos ir kategorijos reikalavimus, būtent CATI, CAT II, CAT III arba CATIV. . Kiti IEC1010 reikalavimai taip pat apima pereinamojo laikotarpio bandymus, dielektrinę atsparumo įtampą arba bandymus, siekiant patikrinti, ar gaminys turi pakankamai izoliacijos ir atitinka srovės, elektros tarpo, atviro metalinio spyruoklinio antpirščio ir atsparumo smūgiams reikalavimus. Geros kokybės bandymo adatos kartu su svarbiomis asmeninėmis apsaugos priemonėmis, tokiomis kaip pirštinės ir akių apsauga, yra NFPA70E standarte apibrėžtų asmeninių apsaugos priemonių dalis.
Antra, tvirtumas ir ilgaamžiškumas:
Aukštos kokybės bandymo laidų ir jungčių veikimas nepablogės dėl kasdienės trinties, pvz., traukimo, spaudimo ir pradūrimo. Abiejuose bandymo linijos galuose turi būti gerai suprojektuoti antistresiniai apvalkalai. Bandomasis spyruoklinis antpirštis turi būti grūdinto metalo, kuris galėtų atlaikyti pasikartojančius sujungimus ir kiekvieną kartą perduoti tikslius duomenis.
Palyginti su pigiomis medžiagomis, specialiai pagaminta kelių gijų alavuota berilio varinė viela gali užtikrinti lankstumą, ilgalaikį patvarumą, puikų laidumą ir tikslumą. Kiti veiksniai yra vidinė „Pogo“ kaiščio ir jungties suvirinimo kokybė bei medžiagos temperatūros diapazonas.
Trečia, dizaino našumas ir rodikliai:
Labai svarbu, kad bandomojo spyruoklinio antpirščio ir bandomojo segtuko dizainas būtų patogus ar ne. Patogus, lengvai sugriebiamas rankenos paviršius padeda tvirtai laikyti adatą rankoje, o tvirtas spyruoklinis spaustukas užtikrina tvirtą sujungimą. Sujungimas turi būti paprastas, o suderinamos dalys turi lengvai slysti be įtampos. Aukštos kokybės jungčių kontaktai turi būti nikeliuoti arba paauksuoti apdirbti žalvario jungtys, o ne tik iš lietų žalvario. Paauksuotų kontaktų naudojimas užtikrina tikslumą ir atsparumą oksidacijai, taip užtikrinant patvarią, saugią ir patikimą jungtį.
Bandymo linijos ir spyruoklinio antpirščio konstrukcijos indeksas turi atitikti atitinkamą bandymo prietaisą. Jei indeksas yra mažesnis nei bandymo instrumento, tikroji instrumento vertė bus labai sumažinta. Pavyzdžiui, osciloskopo pralaidumas yra 100M, o atitinkamos osciloskopo adatos pralaidumas yra tik 50M, tada osciloskopas tampa 50M.
Ketvirta, didelio našumo programos:

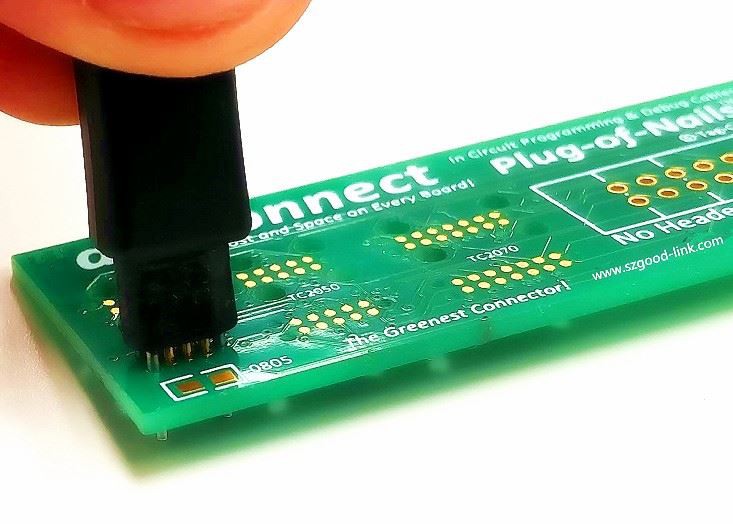

Nuo spyruoklinio spyruoklinio kaiščio ir plonos bei lengvos adatos, skirtos elektroninėms grandinėms tikrinti, iki aštraus nerūdijančio plieno kaiščio ir tvirtos adatos, tinkamos pramoniniam naudojimui, adatos konstrukcijoje atsižvelgiama į skirtingų pritaikymų poreikius. Pavyzdžiui, vieno taško adatos yra labiausiai paplitusi adatų forma. Daugumoje skaitiklių yra vieno taško bandymo linija, kuri yra gana naudinga įvairiems bandymams. Aštrus spyruoklinis antpirštis yra geresnis įrankis matuojant labai mažus kontaktinius taškus didelio tankio plokštėse. Nors juos lengva sugadinti, „Pogo“ kaiščius dažniausiai galima iš naujo pagaląsti, nes ant jų nėra apkalos.

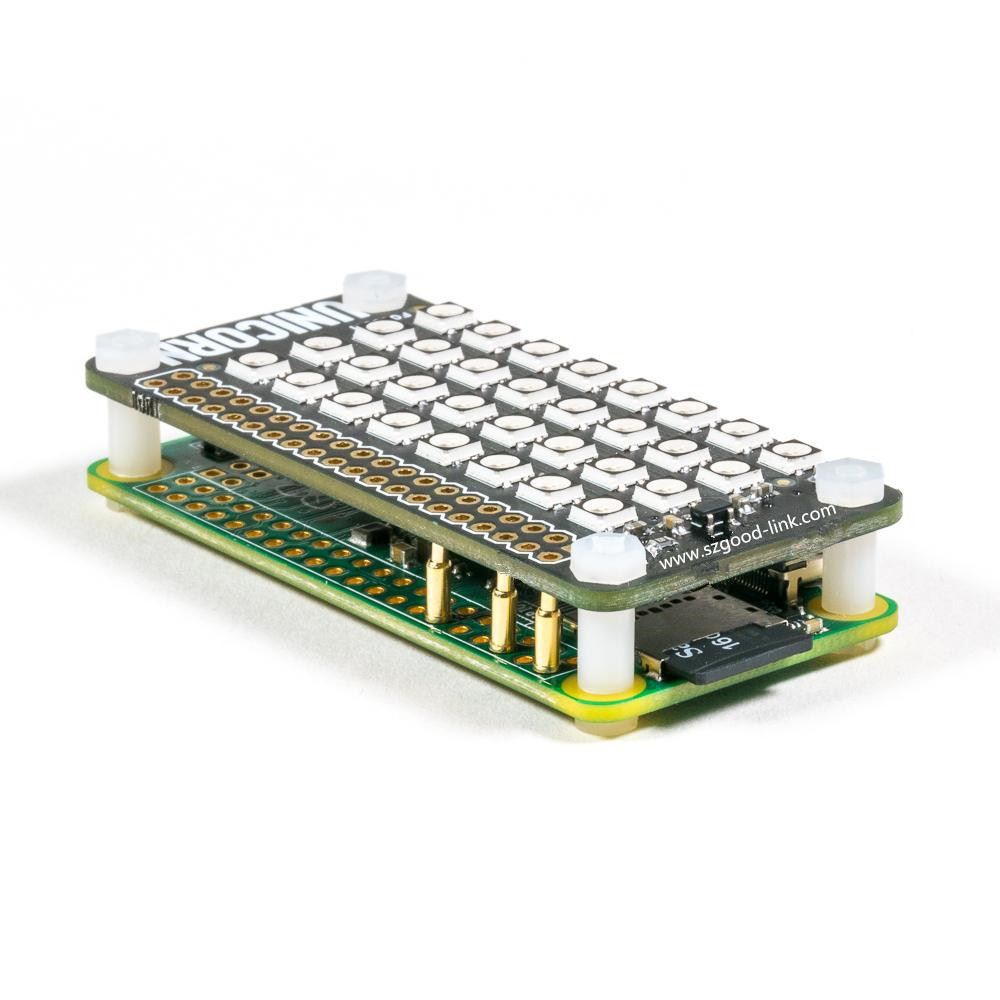

Adata su ištraukiamu spyruokliniu antpirščiu yra sujungta su labai plono skersmens nerūdijančio plieno viela. Išskyrus adatos galą, visas laidas yra padengtas izoliaciniu sluoksniu, kad atsitiktinis kontaktas nesukeltų trumpojo jungimo ir nepažeistų lusto. Kabliukų replių spyruoklinis antpirštis yra tinkamas jungtims išlaikyti vietoje, o tai patogu valdyti atitraukiant rankas. Norėdami lengvai išbandyti IC lustus, naudokite skirtingų dydžių bandomuosius klipus. IC bandymo spaustukai yra idealūs įrankiai, norint patikrinti kelis IC lusto kaiščius. Jie labai tinka rasti vieną iš daugelio lustų laidų. SMD adatas galima naudoti fiksuoto taško bandymams ant paviršiaus montuojamų plokščių (SMD). Šio tipo bandymams reikia naudoti labai ploną ir aštrų spyruoklinį antpirštį, skirtą labai mažų plokščių, pvz., MINI GRIP-XB/100 mini bandymo gnybtų, prisilietimo taškams. Mikro SMD gnybtas skirtas suspausti smulkaus žingsnio kaiščius ant SMD lusto. BNC adapterio kabelis (trumpas laidas su mažais laidais) palengvina RF jungties prijungimą iš plokštės signalo tikrinimui...
Penkta, bandymo linijos prijungimo jungtis:
Atsižvelgiant į standartus, saugą ir faktinius poreikius, bandymo linijos jungtis turi įvairių pritaikymų ir standartinių kištukų bei lizdų. Pavyzdžiui, osciloskopas turi BNC jungtį, multimetras – 4 mm bananų jungtį, spektro analizatorius – N tipo jungtį ir tt Skirtingos programos turi skirtingas jungtis. Tam, kad derėtų tarpusavyje, rinkoje atsirado įvairių adapterių (movos). Adapteris), adapteriai (adapteriai), adapterių kabeliai, jungiamieji kabeliai, šakiniai kabeliai ir kt.
Apibendrinant galima pasakyti, kad šiandien aprašėme penkis konkrečius teisingo bandymo linijų ir pogo kaiščių pasirinkimo kriterijus. Pagal šiuos penkis punktus visi taip pat giliau supranta pogo kaiščius.
