Kaip suprojektuoti TWS ausinių anteną?
Kaip svarbi "Bluetooth" modulio dalis, TWS ausinių "Bluetooth" antena taip pat vaidina svarbų vaidmenį TWS ausinėse. "Bluetooth" antenos dizainas ir tinkamumas ausinėms padeda pagerinti "Bluetooth" ryšio perdavimo kokybę, taip pagerinant faktinę vartotojo patirtį.
Tarp dabartinių TWS ausinių plačiai naudojamos "Bluetooth" antenos daugiausia skirstomos į keturis tipus, būtent PCB laive esančias antenas, FPC antenas, keramines antenas ir LDS antenas. Šį kartą "I Love Audio Network" pasidalins TWS ausinių "Bluetooth" antenos vaidmeniu, tipais ir dizaino pasirinkimais iš trijų aspektų: antenos svarbos TWS ausinėse, TWS ausinių "Bluetooth" antenos pristatymo ir kaip pasirinkti TWS ausinių dizainą.
1. TWS ausinių antenos svarba
Nuo senamadiškų radijo imtuvų iki dabartinių išmaniųjų garsiakalbių, nuo "didžiųjų brolių" iki išmaniųjų telefonų, nuo tradicinių "Bluetooth" ausinių iki TWS tikrų belaidžių ausinių. Plėtojant buitinės elektronikos technologiją, antena yra svarbi programinė įranga. Gimus visko interneto koncepcijai, antenos vaidmuo yra dar svarbesnis, kad išmanieji namai, išmaniosios transporto priemonės ir išmanieji nešiojamieji įrenginiai būtų prijungti vienas prie kito ir valdomi viena mašina.
TWS ausinės yra "True Wireless Stereo" ausinės. Pagrindinis naudojimo būdas yra prisijungti prie mobiliųjų įrenginių, tokių kaip mobilieji telefonai ir kompiuteriai, per "Bluetooth" radijo dažnį, tada perduoti garso informaciją į ausines, tada dekoduoti ir išvesti jas į ausinių galą.
Šiame procese "Bluetooth" antena turi veikti kaip "bokštas", kad galėtų bendrauti tarp dviejų šalių ir atlikti siuntimo ir priėmimo užduotis. Todėl TWS ausinėse "Bluetooth" lustas ir "Bluetooth" antena papildo vienas kitą, kad būtų galima realizuoti belaidžiu būdu perduodamą muzikos atkūrimą ir išvengti laidų pančių.
2. TWS ausinių "Bluetooth" antenos pristatymas
Kaip svarbi TWS ausinių programinė įranga, dabartinis "Bluetooth" antenos vystymasis yra gana brandus. Laive daugiausia yra keturių tipų PCB, FPC, keramika ir LDS. Apsvarstykite TWS ausinių gaminio išvaizdą, dažnių juostos reikalavimus ir kainą, kad pasirinktumėte tinkamiausią antenos tipą.

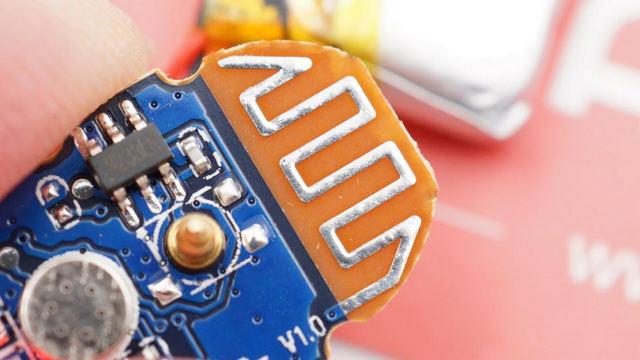

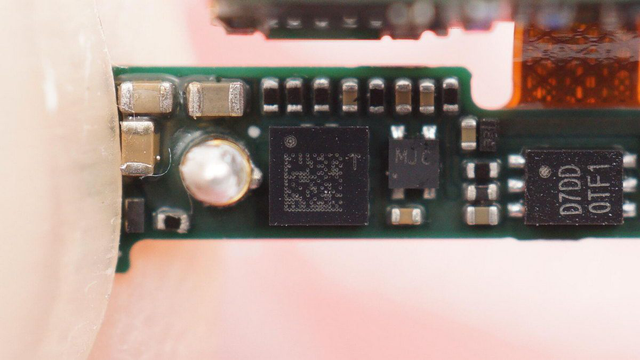

PCB borto antena
Kaip rodo pavadinimas, borto PCB antena yra antenos tipas, kuris yra tiesiogiai nupieštas ant PCB plokštės. Jis plačiai naudojamas vieno dažnio modulių plokštėse, tokiose kaip "Bluetooth" moduliai, WIFI moduliai ir ZIGBEE moduliai. TWS ausinėse dėl garsumo apribojimo borto "Bluetooth" antenos taikymas yra gana retas.
Laive esančias PCB antenas gali suprojektuoti ir įdiegti PCB plokščių tiekėjai, kurie yra lygiaverčiai plokštės grandinės daliai.
Privalumai: Borto PCB antenai nereikia daugkartinio derinimo ir ją galima tiesiogiai piešti ant PCB be išlaidų.
Trūkumai: Reikalingas plotas yra didelis, kryptingumas yra santykinai vienas, tinka tik vienai dažnių juostai, skirtingų antenų partijų nuoseklumas yra palyginti prastas, o anti-trukdžių gebėjimas yra prastas.

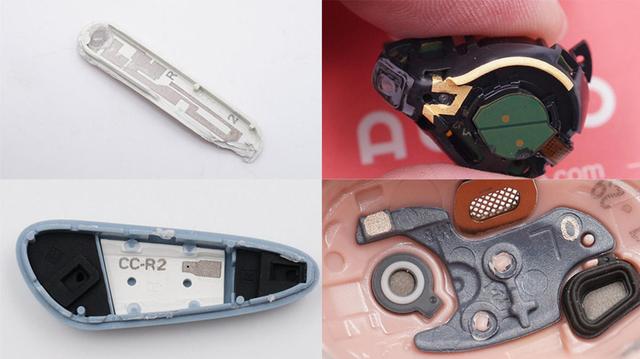

FPC antena

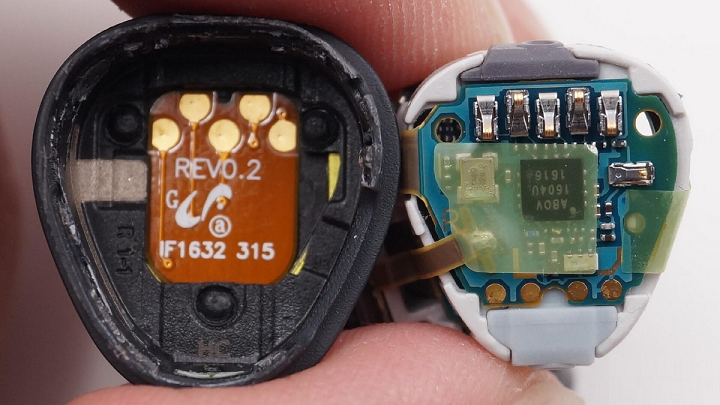

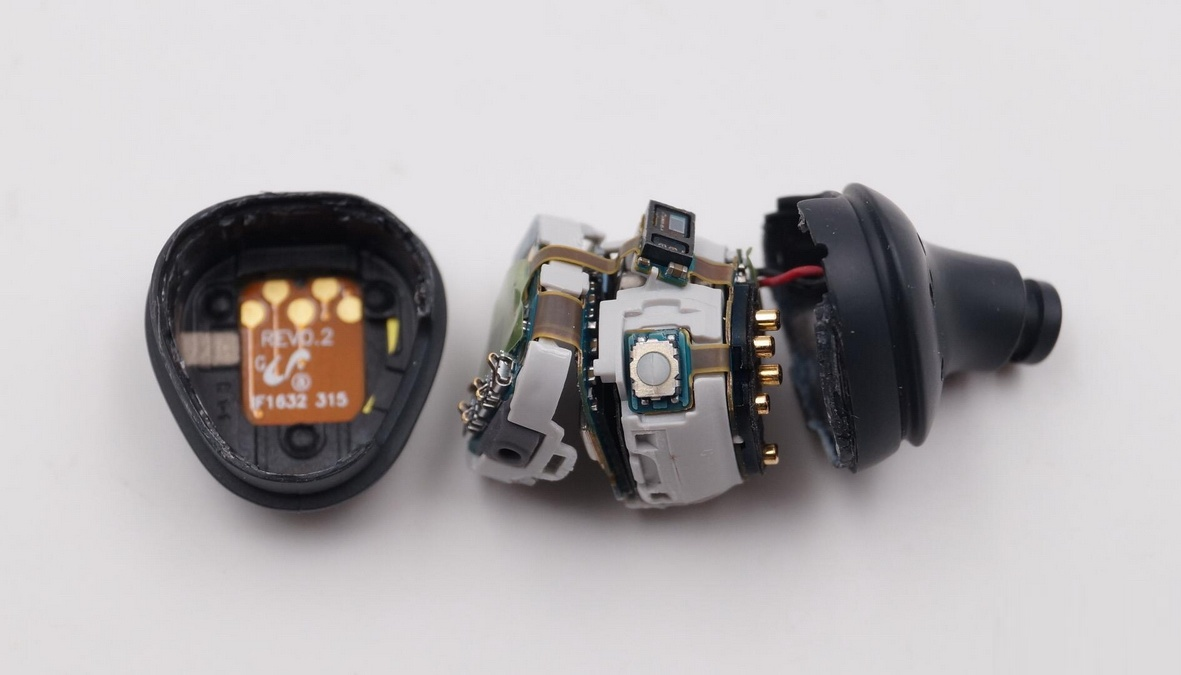

FPC antena išsivystė iš laive esančios PCB antenos. Dėl TWS ausinių garsumo apribojimo vidinėje pagrindinėje plokštėje esanti erdvė negali tilpti ant antenos. FPC antena yra lygiavertė antenos grandinės pašalinimui iš PCB ir kitų išorinių metalų naudojimui, kad antena taptų atskiru komponentu. Kad jį būtų galima geriau išdėstyti vidinėje TWS laisvų rankų įrangos erdvėje.
FPC anteną gali realizuoti PCB plokštės gamykla iš minkštos plokštės ir lanksčios medžiagos.
Privalumai: Taikoma daugumai mažų elektroninių gaminių, dažnių juostos, kurias galima pagaminti, taip pat yra turtingos, našumas yra geresnis, o kaina yra mažesnė.
Trūkumai: Kiekvienas produktas turi būti individualiai derinamas ir rankiniu būdu pataisomas.
LDS antena
LDS antena yra tolesnis FPC antenos atnaujinimas. Nors FPC antena galėjo dideliu mastu naudoti vidinę laisvų rankų įrangos erdvę, jai pritvirtinti vis tiek reikia plokščios plokštumos.
LDS antena naudoja lazerinio tiesioginio liejimo technologiją, kuri naudoja lazerinę technologiją, kad tiesiogiai suformuotų metalinių antenų modelius ant laikiklių, dangtelių plokščių ir kt., Kuriuos galima lazeriu nukreipti į netaisyklingus paviršius ausinių viduje, toliau naudojant vidinę ausinių erdvę.
Ją gali palaikyti LDS antenos, skirtos lazeriniam apdorojimui, lazerinei technologijai ir galvanizavimo technologijai, gamintojai.
Privalumai: Visos kryptys gali būti palaikomos ir turi didelį priimtinumą.
Trūkumai: Kaina yra brangesnė, ir yra specialūs reikalavimai gaminio išorinio paviršiaus medžiagai.

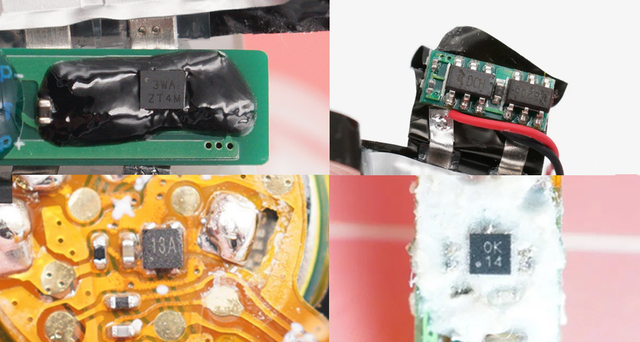

Keraminė antena
Keraminė antena yra dar vienas antenos gaminys, plačiai naudojamas "Bluetooth" modulių įrenginiuose. Jis pavadintas keraminių kriauklių naudojimu. Jis daugiausia skirstomas į du tipus: blokinę keraminę anteną ir daugiasluoksnę keraminę anteną.
Biri keraminė antena skirta spausdinti metalinę antenos dalį ant keraminio greito paviršiaus, o daugiasluoksnę keraminę anteną galima atspausdinti ant kiekvieno keraminio dielektrinio sluoksnio pagal projektavimo reikalavimus, taip sumažinant antenos dydį.
Privalumai: Mažas dydis, lengvas pritaikymas, mažos kainos, geras našumas ir užima tik nedidelę erdvę.
Trūkumai: Klirenso srities reikalavimai yra gana aukšti, kryptingumas yra santykinai vienas, o išdėstymo pozicijai keliami reikalavimai.

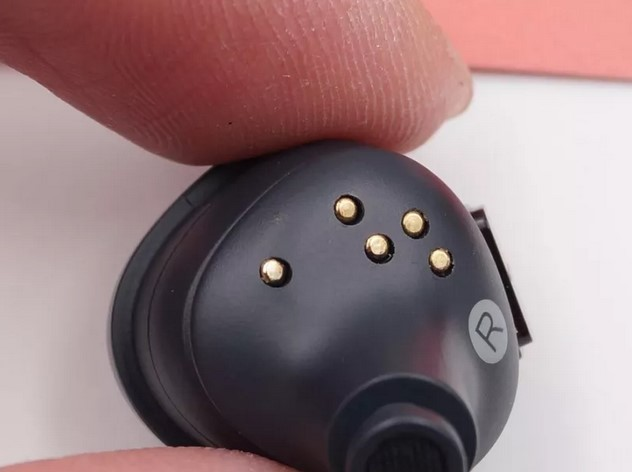

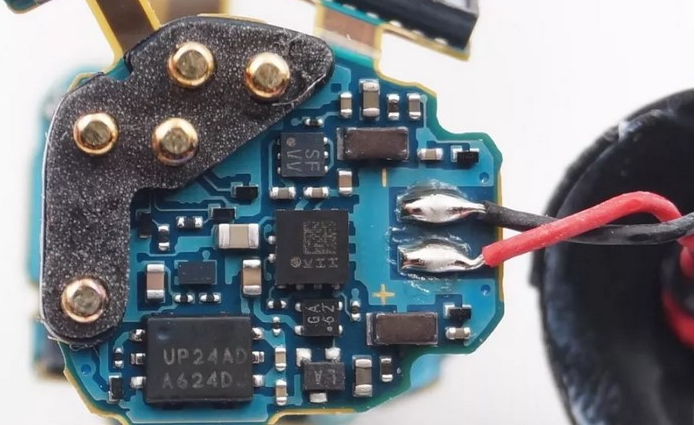

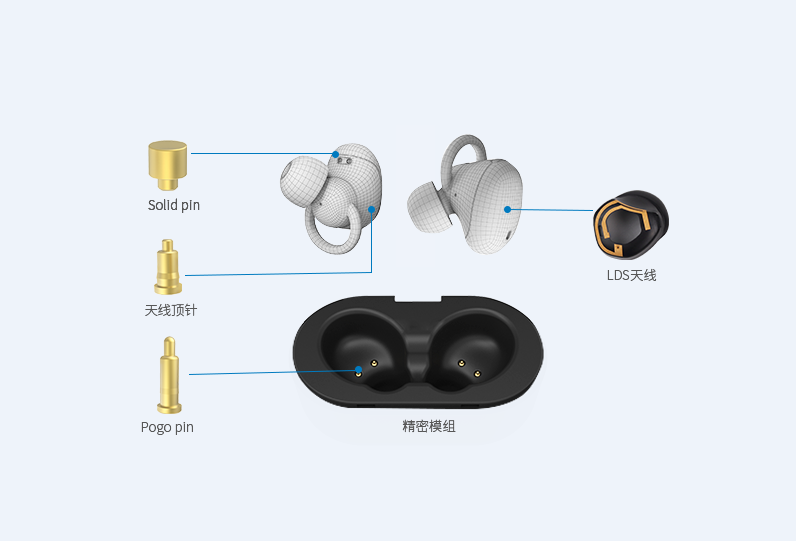

"Pogo Pin" antena
Kaip pasirinkti tinkamą anteną
Teoriškai kalbant, kalbant apie kainą, PCB ir FPC antenos kainuoja mažiau, keraminės antenos yra vidutinės, o LDS antenos yra brangesnės; o kalbant apie erdvės panaudojimą, LDS antenos yra lanksčiausios ir gali visiškai išnaudoti vidinę laisvų rankų įrangos erdvę.
Kalbant apie našumą, išorinių antenų siuntimo ir priėmimo galimybės paprastai yra geresnės nei įmontuotų antenų. TWS ausinės yra suprojektuotos su įmontuotomis antenomis dėl garsumo apribojimų ir nešiojamumo reikalavimų. Spektaklis yra gana panašus, todėl norint pasirinkti tinkamą anteną, būtina visapusiškai atsižvelgti į įvairius veiksnius.
TWS ausinių "Bluetooth" antenos dizainas turi įtakos "Bluetooth" ryšio perdavimo kokybei, o tai savo ruožtu turi įtakos faktinei vartotojo patirčiai. "Bluetooth" antenos pasirinkimui įtakos turi daugybė veiksnių, tokių kaip našumas, dažnių juosta, kaina ir naudojimo vieta. Tik įvertinus konkrečias gaminio sąlygas ir naudojimo scenarijus bei pasirinkus tinkamą anteną, galima pasiekti maksimalų gaminio našumą.
Apibendrinti
Tikra TWS ausinių vartotojo patirtis reikalauja daugelio veiksnių superpozicijos, kad būtų pasiektas tobulas efektas. Kaip pagrindinis TWS ausinių "Bluetooth" antenos komponentas, jis veikia kaip tiltas, palaikantis ryšį tarp TWS ausinių ir mobiliųjų įrenginių, ir garantuoja TWS ausinių "Bluetooth" ryšio stabilumą ir garso kokybės perdavimo kokybę.
Šiuo metu pagrindiniai rinkoje TWS ausinėse naudojami "Bluetooth" antenų produktai daugiausia apima laive esančias PCB antenas, FPC antenas, keramines antenas ir LDS antenas. Kiekvienas iš keturių produktų turi privalumų ir trūkumų, todėl į jį reikia atsižvelgti atsižvelgiant į našumą, dažnių juostą, kainą, naudojimo vietą ir kt., Kad būtų galima pasirinkti tinkamiausią antenos gaminį ir pagerinti gaminio našumą bei konkurencingumą.
TWS ausinių populiarumas greitai paskatino susijusių pramonės grandinių atnaujinimą. "Bluetooth" modulių, "Bluetooth" technologijos, antenų ir susijusių technologijų pažanga užtikrina ryšio stabilumą, garso kokybę ir kitus našumo aspektus. Dabartinės TWS ausinės retai patyrė atjungimą ankstyvoje kūrimo stadijoje, o garso kokybė buvo pažeista, o protarpinio atkūrimo problemos pradėjo kilti trijų ar penkių metrų atstumu, o tai veiksmingai pagerino tikrąją vartotojo patirtį.
