Kaip užtikrinti elektroninių gaminių vidinio ryšio patikimumą?
Kinijoje pamažu populiarėja elektroniniai gaminiai, tokie kaip išmanieji telefonai, nešiojamieji prietaisai ir nešiojami prietaisai, taip pat išaugo siauro žingsnio plokštės ir plokštės spyruoklinių antpirščių jungčių naudojimo dažnis. Kaip vartotojams, šaunios gaminių patirties siekimas yra nesibaigiantis poreikis, o lengvesni ir plonesni gaminiai tapo madingesni. Tačiau spyruoklinių antpirštinių jungčių gamintojams problema tapo, kaip užtikrinti elektroninių gaminių vidinių jungčių patikimumą.

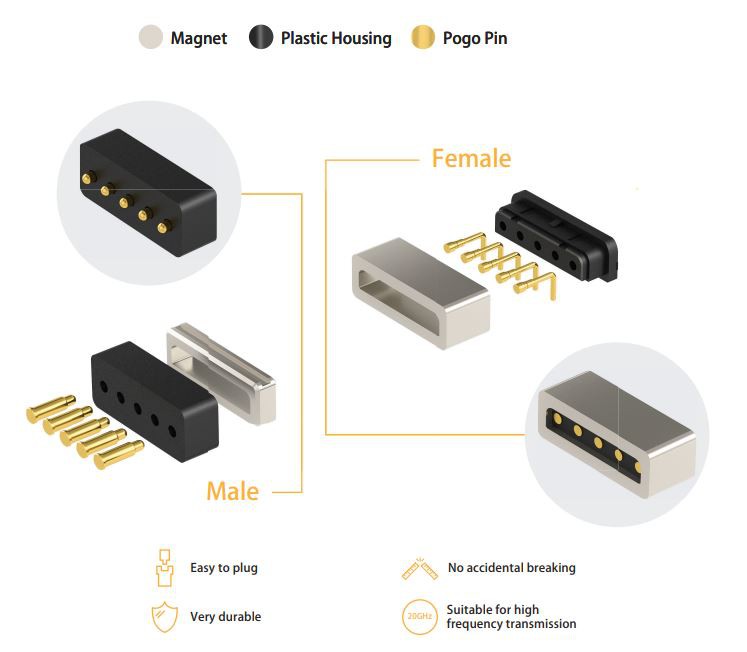

Paprastai tariant, pogo kaiščio jungtis naudojama dviem PCB arba PCB ir FPC prijungti, kad būtų galima atlikti mechaninį ir elektrinį ryšį. Jo ypatybė yra ta, kad spyruoklinio antpirščio pogo kaiščio jungtys yra suporuotos, todėl spyruoklinis antpirštis Plastikiniam Pogo kaiščio jungties korpusui ir gnybtui taikomi griežti derinimo reikalavimai.
Lanksti jungtis, lengva montuoti, lengva išardyti.
Dabartinės lentos ir plokštės yra itin žemos, kad sumažintų korpuso storį. Šiuo metu pasaulyje' trumpiausias spyruoklinio antpirščio jungties aukštis yra 0,6 mm. Gaminio storio sumažinimas atlieka ryšio vaidmenį, todėl rinkoje atsiranda vis daugiau itin plonų mobiliųjų telefonų.
Kontaktinė struktūra pasižymi dideliu atsparumu aplinkai, ne tik lanksčiai, bet ir &; tvirta jungtis" su dideliu kontakto patikimumu. Siekiant pagerinti kombinuotą kištukinio lizdo ir kištuko jėgą, fiksuotoje metalinėje dalyje ir kontaktinėje dalyje parenkamas paprastas užraktas. Sagties mechanizmas ne tik pagerina derinimo jėgą, bet ir suteikia didesnį užsegimo ir ištraukimo jausmą užrakinant. Kai kurie gamintojai siūlo dviejų kontaktų struktūrą, kad pagerintų kontaktų patikimumą. Smeigtukų žingsnis taip pat tapo vis siauresnis. Dabartinis mobilusis telefonas daugiausia yra 0,4 mm žingsnio. Šiuo metu Panasonic, JAE ir kiti gamintojai sukūrė 0,35 mm žingsnį, kuris iki šiol turėtų būti siauriausia spyruoklinė jungtis tarp plokštės ir plokštės pramonėje. 0,35 mm žingsnis šiuo metu daugiausia naudojamas Apple mobiliuosiuose telefonuose ir vietiniuose aukščiausios klasės modeliuose. Jo taikymas bus pastarųjų metų plėtros kryptis. Jis turi mažiausią tūrį, didžiausią tikslumą, didelį našumą ir kitus privalumus, tačiau turi reikalavimus pataisoms ir kitoms pagalbinėms technologijoms. Jis taip pat yra aukštesnis. Tai yra svarbiausia problema, kurią turi išspręsti daugelis spyruoklinių antpirščių pogo kaiščių jungčių gamintojų, nes priešingu atveju išeiga bus labai maža.
Kad atitiktų SMT proceso reikalavimus, viso gaminio gnybtų litavimo plotas turi turėti gerą plokštumą. Pramonės standartas paprastai yra 0,10 mm (maks.), priešingu atveju dėl to prastas litavimas su PCB ir turės įtakos gaminio naudojimui. Įtaka.
Itin siaura plokštės ir plokštės spyruoklinė antpirštis pogo kaiščio jungtis kelia naujus reikalavimus galvanizavimo procesui. Kaip užtikrinti, kad gaminiams, kurių aukštis 0,6 mm, o vieno gaminio aukštis mažesnis nei 0,4 mm, kaip užtikrinti, kad gaminio' aukso dengimo storis ir alavo efektas neįliptų? Tai yra pati svarbiausia problema miniatiūruojant spyruoklinių antpirščių jungtis. Dabartinė pramonės praktika yra pašalinti paauksuotą sluoksnį lazeriu, kad būtų užblokuotas litavimo kelias, kad būtų išspręsta nelipti ant skardos. Tačiau ši technologija turi trūkumų, tai yra aukso lupimas. Tuo pačiu metu lazeris sugadins nikelio sluoksnį, todėl varis bus veikiamas oro, sukeldamas koroziją ir rūdis.
