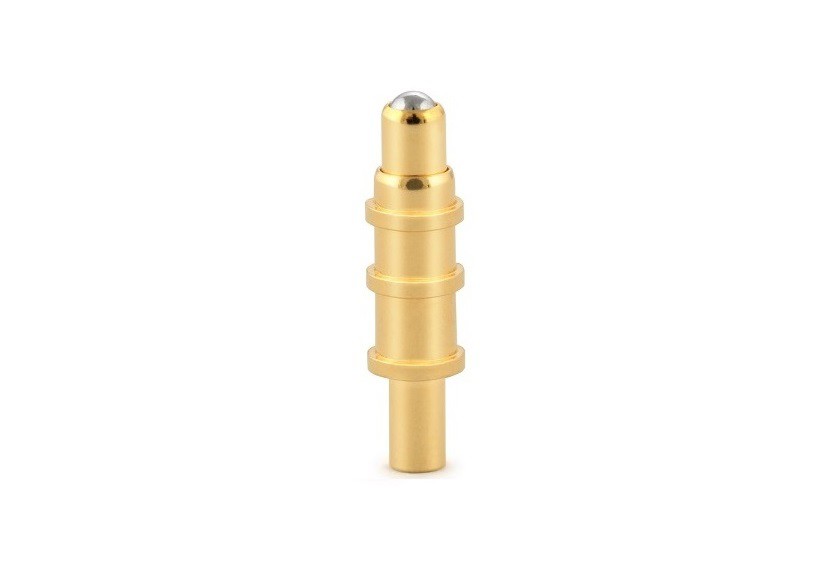

Pogo kaiščio jungties kontaktinio galo konstrukcija ir reikalavimai
1. Galinio kontakto projektavimo reikalavimai
yra nestandartinis kontakto tipas. Jis sukurtas pagal visos mašinos kabelių reikalavimus. Pirmiausia reikia patvirtinti įskiepio galo dydį, gaminio montavimo būdą, išvaizdos formą ir kabelio specifikaciją. Jei sunku patvirtinti laidą, suprojektuokite laidų angą pagal kontaktinį numerį. Laidų anga gali patenkinti didelių vielos gabaritų laidų poreikius. Vielos šerdies skersmens ir suvirinimo taurelės vidinio skersmens santykis paprastai yra 0,5–0,7; Prijungiant laidą, projektavimo principas yra toks, kad kabelio šerdies skersmuo ir kontakto sujungimo anga yra tinkamas, o laido šerdies skersmens ir suvirinimo angos vidinio skersmens santykis paprastai yra 0,6–0,8.
2. Reikalavimai galinio kontakto formai
Pogo kaiščio jungtyje kontaktinė dalis yra nepakeičiama jungties dalis, o pagrindinė jos funkcija yra būti atsakinga už signalo perdavimą. Jungties projektavimo procese kontaktą sudaro sujungimo galas ir galinis galas. Sujungimo galas paprastai susideda iš elastinių dalių ir standžių dalių, kad būtų užtikrintas jungties kištuko ir lizdo kontakto patikimumas; galinis kontakto galas yra atsakingas už kabelio sujungimą tarp įrangos, sujungimą tarp spausdintinių plokščių arba Kabelio ir plokštės sujungimas naudojamas kabelio sujungimui. Jungties gnybtų galą galima suskirstyti į keturis tipus: suvirinimo vielos tipą, užspaudimo vielos tipą, izoliacijos pradūrimo tipą ir belituojamosios apvijos tipą; Taikymas Spausdintinėje plokštėje kontaktų užbaigimo formas galima suskirstyti į keturis tipus: tiesus suvirinimas, lenktas suvirinimas, montuojamas ant paviršiaus ir belituojantis įspaudžiamasis tipas.
