Pogo kaiščio jungties galo dizaino reikalavimai
„Pogo Pin“ jungtis daugiausia susideda iš 6 dalių, būtent adatos veleno, spyruoklės, keraminio karoliuko, adatos vamzdelio, plastiko, dangtelio (pagrindiniai kliento montavimo reikalavimai gali būti aprūpinti plastikiniu dangteliu, kad apsaugotų adatos veleną). Leiskite'pažvelgti į pogo kaiščio jungties kontaktinio gnybto formos reikalavimus.
1. Kontakto galo projektavimo reikalavimai:

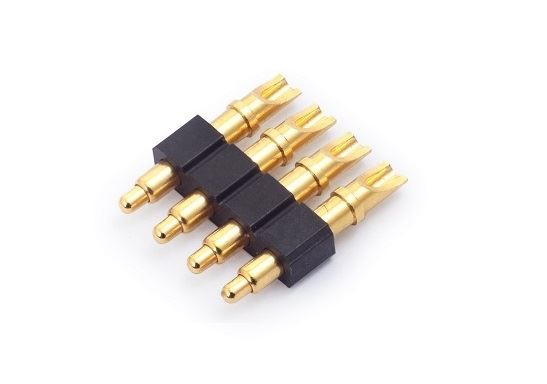

yra nestandartinis kontaktų tipas, sukurtas pagal visos mašinos kabelio reikalavimus, pirmiausia patvirtinkite kištukinio galo dydį, gaminio montavimo formą, išvaizdos režimą ir kabelio specifikaciją. Kai kabelio nustatyti negalima, reikia vadovautis principu, kad laidų angą suprojektuokite pagal kontaktinės dalies numerį. Laidų anga gali atitikti didelių vielos gabaritų laidų reikalavimus. Laido šerdies laido skersmens ir suvirinimo taurelės vidinio skersmens santykis paprastai yra 0,5-0,7; Jungiant laidą projektavimo principas yra toks, kad kabelio šerdies skersmuo ir kontakto sujungimo anga būtų tinkamas, o laido šerdies skersmens ir suvirinimo angos vidinio skersmens santykis paprastai yra 0,6-0,8.
2. Reikalavimai kontakto pabaigos formai:
Pogo kaiščio jungtyje kontaktas yra svarbi jungties dalis, kuri daugiausia perduoda signalą. Jungties konstrukcijoje kontaktą sudaro sujungimo galas ir galinis galas. Sujungimo galas paprastai susideda iš elastingų dalių ir standžių dalių, kad būtų užtikrintas jungties kištuko ir lizdo kontakto patikimumas; galinis kontakto galas yra skirtas kabelių sujungimui tarp įrangos, spausdintinių plokščių sujungimui arba kabeliui ir Plokščių sujungimas naudojamas kabelių sujungimui. Jungties gnybtų galas turi suvirinimo vielos tipą, užspaudimo vielos tipą ir izoliacijos pramušimo tipą (IDC, belituojamosios apvijos tipas, naudojamas spausdintinėms plokštėms, kontaktams). nemokamas įspaudimo tipas.
