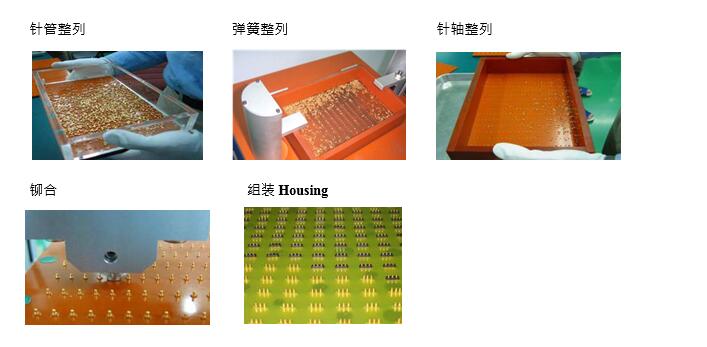

Pogo Pin jungties gamybos procesas
Adatos veleno / vamzdžio medžiaga:
Pagrindinė jungties funkcija yra ta, kad signalo laidumo ir prijungimo bei atjungimo kartų skaičius yra didelis, todėl reikalingas ir medžiagos laidumas bei elastingumas (takumo stiprumas).
1-1: Žalvaris (BRASS): vario-cinko lydinys, jo laidumas geras, laidumas apie 26 proc. ~29 proc. (IACS), pagal vario proporciją galima suskirstyti į C2680 (JIS) ir C3604 , C3601 (reikalingas terminis apdorojimas)
1-2: fosforinė bronza (PHOSPHOR BRONZE): vario ir alavo lydinys, jo laidumas blogesnis nei žalvario, laidumas apie 13 proc. Tačiau jo elastingumas ir lankstumas yra geri
Jis tinka vamzdžiams su tempimo procesu, o jo klasifikaciją galima suskirstyti į C5440, C5191 ir C5210 pagal alavo kiekį. Kuo didesnis alavo kiekis, tuo prastesnis laidumas ir geresnis elastingumas.
1-3: termiškai apdoroti vario lydiniai: pavyzdžiui, berilio varis (BERYLLIUM LYDINIS) pasižymi geru elektros laidumu ir elastingumu, tačiau jo kaina yra didelė.

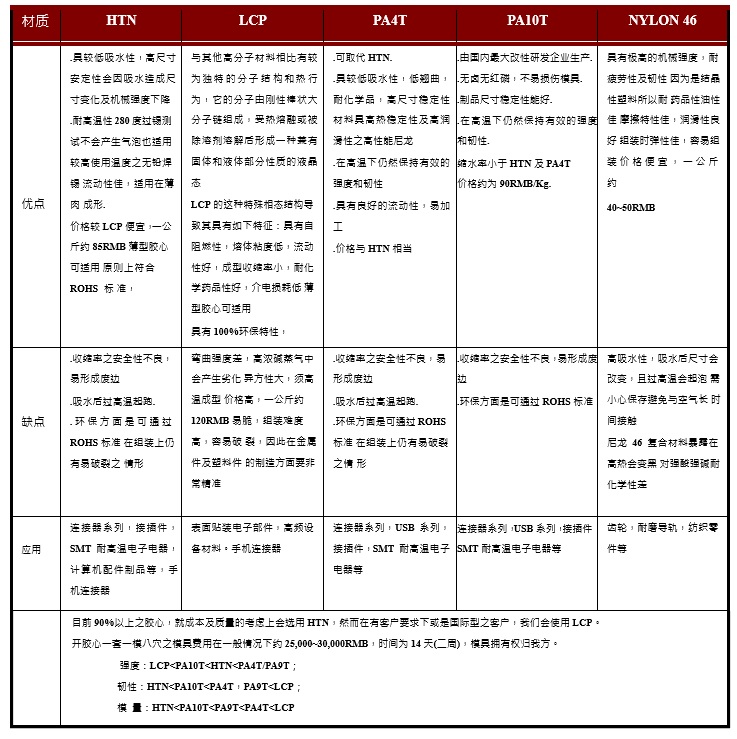

Korpusui ir dangteliui naudojamos medžiagos:
Pateikite pagrindinę jungties konstrukciją ir izoliaciją, o viduje įdėkite Pogo PIN kodą. Naudojamos medžiagos: Jungčių dydis, forma ir panaudojimas labai skiriasi, todėl naudojami ir inžineriniai plastikai. Projektuojant jungtis, į veiksnius pasirenkant tinkamą inžinerinį plastiką turėtų būti atsižvelgiama į atsparumą temperatūrai, sklandumą, mechaninį stiprumą, elektrines charakteristikas, aplinkos apsaugos reikalavimus ir išlaidas. Dažniausiai naudojami inžineriniai plastikai yra LCP, HTN, NYLON46, PBT, PA4T, PA10T, PC ir kt.
Kadangi pats LCP turi antipireno savybių, jis gali pasiekti UL94 V-0 lygį nepridedant antipireno, todėl LCP gali greitai atitikti RoHS ir be halogenų reikalavimus. HTN, PA4T ir PA9T yra nailono medžiagos, o norint pasiekti UL94 V klasę 0, reikia pridėti antipirenų, HTN, PA4T ir PA10T gamintojai pareiškia, kad atitinkamų klasių medžiagose naudojamos be halogenų antipirenai.
