Pagrindinis POGO PIN įvadas

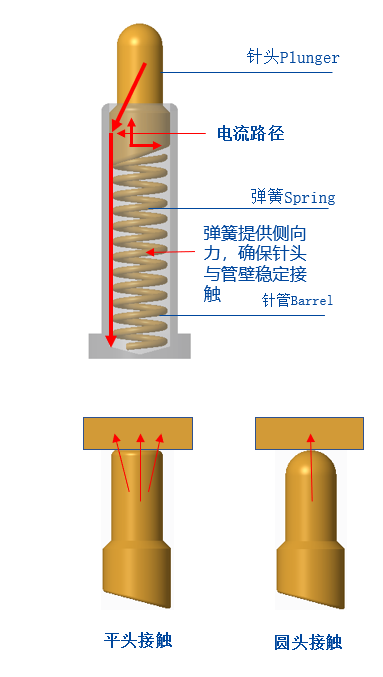

Kodėl POGO PIN turi nuožulnią struktūrą: Pogo PIN stūmoklio dugnas paprastai yra nuožulnus. Nuožulnios konstrukcijos funkcija yra užtikrinti, kad „Pogo Pin“ laikytų adatą (stūmoklį) kontaktą su vidine adatos sienele (vamzdžiu), kad srovė daugiausia praeitų. Auksuota adata (stūmoklis) ir adata (vamzdis), užtikrinančios Pogo Pin stabilumą ir mažą varžą.
Kodėl POGO PIN naudoja apvalią galvutės struktūrą? Kadangi Pogo Pin paprastai yra palyginti mažas, reikalingas elastingumas nėra toks stiprus. Jei jis naudojamas ant maitinimo bloko ar apšvietimo, elastingumas yra nuo keturių iki penkių šimtų gramų ar net vieno ar dviejų kilogramų. Natūralu, kad geriau jį padaryti plokščią. , Plokščios galvutės kontaktinis plotas yra reikšmingas, o jo jėgos pakanka, kad sulaužytų kontaktinio paviršiaus oksido sluoksnį ir visiškai susiliestų. Dauguma apvalių galvučių yra naudojamos TWS Bluetooth ausinėse ir išmaniuosiuose laikrodžiuose su apyrankėmis. Maksimali tamprumo jėga neviršija 150 gramų (įkrovimo dėžutės antpirščio tamprumo jėga yra tarp 20-35gf), o kontaktas tarp paviršiaus ir paviršiaus bus išsklaidytas, o varinė kolonėlė prie ausinių galas nenutrūks. Oksido sluoksnis yra nepakankamas, todėl prastas kontaktas ir prastas kontaktas. Šiuo metu, jei taško ir paviršiaus kontaktui sukurti naudojama apvali galvos konstrukcija, tamprumo jėga susikaupia viename taške ir kontakto, žinoma, pakaks.
Veikimo parametras / našumo parametras
pagrindiniai veikimo parametrai
A. Darbinė įtampa: mažesnė nei 12 voltų nuolatinė
B. Nominali srovė: 1.0 Amperai /Pin
C. Darbinė temperatūra: nuo -40 laipsnio iki 85 laipsnių.
D. Laikymo temperatūra: 25 laipsniai plius / -3 laipsniai .
E. Darbo aplinkos drėgnumas: nuo 10 procentų RH iki 90 procentų RH
F. Patvarumas (gyvenimo laikas): 10,000 ciklų.
G. Kontaktinė varža: 200 mOhm Maks. @darbinis insultas
(Darbo eigos metu: 200 mOhm/maks.)
Pogo Pin gamybos procesas
Pogo pin Surinkimo būdas / gaminio surinkimo būdas

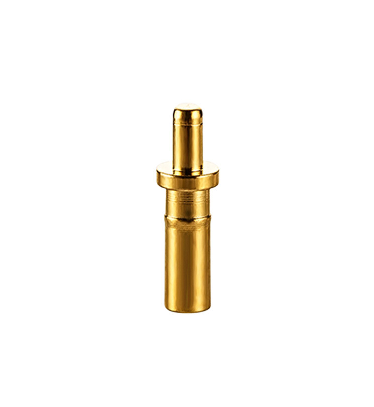

Kaištis (stūmoklis): padengtas žalvariu auksu (C36{{10}}4), galvanizavimo sluoksnio storis skiriasi priklausomai nuo naudojimo. Paprastai nikeliuotas 1,25–2,5 um (perskaičiuojamas į 50–100 µ"), o po to – paauksuotas 0,075–0,75 um (paverčiamas į 3–30 µ"), arba sudėtinis dengimo procesas.
Adatinis vamzdelis (vamzdis): padengtas žalvariu auksu (C36{{10}}4), galvanizavimo sluoksnio storis įvairiomis progomis skiriasi. Paprastai nikeliuotas 1,25–2,5 um (perskaičiuotas į 50–100 µ"), o po to – paauksuotas 0,075–0,75 um (paverčiamas į 3–30 µ"), arba sudėtinis dengimo procesas.

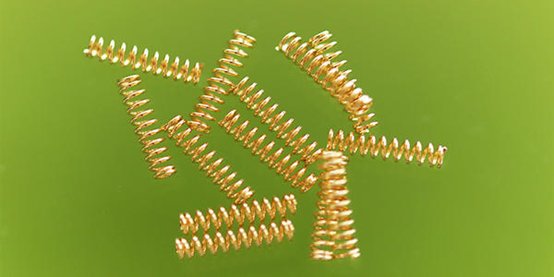

Spyruoklė: SUS 304 arba SWP (fortepijono viela)
Korpusas: PA46, PA9T, iš kurių PA4T ir LCP gali būti naudojami kaip medžiaga be halogenų
Dangtis (CAP): PA46, PA9T, iš kurių PA4T ir LCP gali būti pagaminti iš medžiagų be halogenų

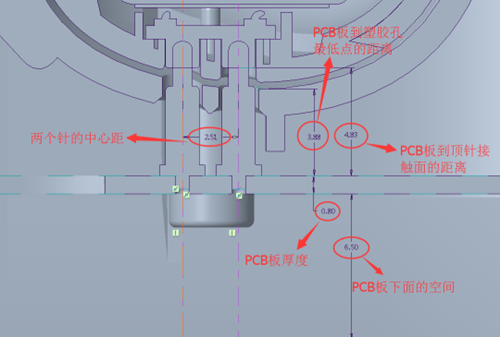

Kokius parametrus reikia patvirtinti naudojant „Pogo“ kaištį priekiniame projekte?
① Patvirtinkite atstumą nuo PCB plokštės iki varinės kolonėlės kontaktinio paviršiaus ausinių gale (ty POGO PIN kodo darbinį aukštį).
② Patvirtinkite atstumą nuo PCB plokštės iki plastikinio įkrovimo dėžutės paviršiaus (tai yra, maksimalus POGO PIN kodo adatos aukštis, adata neturi viršyti šio aukščio).
③ Patvirtinkite atstumą tarp PIN kodo adatos centro ir apskritimo centro
(Vėliau klijuodami patvirtinkite skrybėlės dydį, kad išvengtumėte trukdžių SMT lopymo metu).
④ Patvirtinkite PCB plokštės dydį ir erdvę po plokšte
(Optimizuotas ir patobulintas POGO PIN).
PS: PCB plokštės skersmuo rekomenduojamas 1,6 mm, o antpirštį rekomenduojama padaryti į perforuotą plokštę, kad efektas būtų geresnis ir turėtų šiuos privalumus: ① Pleistras tvirtesnis; ② Padidėja adatos vamzdelio erdvė, adata iš anksto paspaudžiama daugiau ir kontakto pakanka.
Kodėl adatos dugnas turi būti nuožulnus: jei ji yra plokščia, srovę ves spyruoklė, kuriai keliami dideli reikalavimai, o spyruoklė yra tokia plona, kad ją lengva perdegti.
