Pogo kaiščiai TWS įkrovimo sprendimams
Palyginti su įprastomis laidinėmis ausinėmis, Bluetooth ausines yra patogiau naudoti. Nuolat atnaujinant technologijas, Bluetooth ausinių garso kokybė vis labiau priartėja prie laidinių ausinių; nuo Apple iPhone 7 3,5 mm ausinių lizdas buvo atšauktas, o tai yra dar svarbiau. „Bluetooth“ ausinių kūrimas.
„iPhone“ be tradicinio 3,5 mm ausinių lizdo
Akivaizdžiausias skirtumas tarp „Bluetooth“ ausinių ir tradicinių laidinių ausinių yra tas, kad nėra ilgo ausinių laido, o garso signalai priimami per „Bluetooth“, todėl „Bluetooth“ ausinės turi nepriklausomas grandines ir maitinimo šaltinius, todėl jas galima įkrauti kasdien naudojant kaip mobilųjį telefoną; Šiandien norime Šiame straipsnyje pristatomi „Pogo“ kaiščių tipai, naudojami „TWS“ („True Wireless Stereo“) „Bluetooth“ ausinių įkrovimo skyriuje.
Ant TWS ausinių įkrovimo dėžutės matėme įvairių specifikacijų pogo kaiščių (pogo pin jungčių), įskaitant 2Pin, 3Pin, 5Pin ir tt Pogo kaiščių naudojimas yra įprastas, o visa yra padalinta į 2Pin pogo pins ir 3Pin pogo smeigtukai. ir daugiau smeigtukų. Taigi, kam yra naudinga tiek daug „pogo“ smeigtukų?

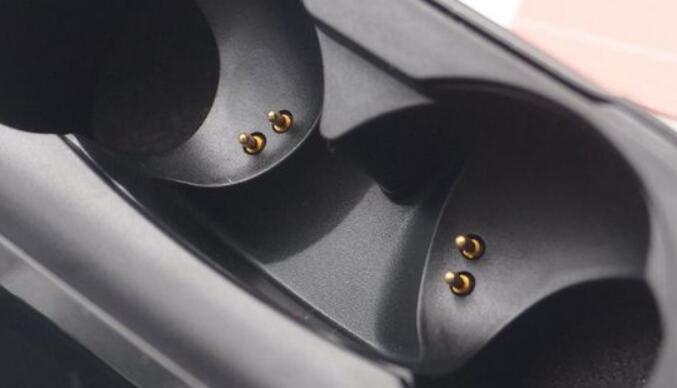

1. 2Pin pogo pin sprendimai:
2Pin pogo kaiščio dizainas yra labiausiai paplitęs rinkoje, ir šis dizainas gali patenkinti griežtus TWS ausinių įkrovimo poreikius. Du kaiščiai yra atitinkamai teigiami ir neigiami ir naudojami TWS įkrovimo dėžutės akumuliatoriaus skyriaus galiai perduoti į ausines. Tokiu būdu, jei TWS naudojama kaip „Bluetooth“ ausinė skambučiams, vienos ausinės veikia, o kitą ausines galima įdėti į įkrovimo skyrių, kad būtų galima papildyti energiją; toks naudojimo ciklas gali patenkinti itin ilgo akumuliatoriaus veikimo poreikius.
Anksčiau 2Pin pogo kontaktai negalėjo atsižvelgti į ryšį tiekdami maitinimą. Todėl, norėdami pridėti individualizuotų funkcijų, TWS ausinių gamykla išbandė 3Pin pogo pins, 5Pin pogo pins ir kitas dizaino schemas, kurios taip pat padidino gaminio apimtį ir surinkimo sunkumus. Tai sudėtinga ir padidina išlaidas.
2. 3Pin pogo pin tirpalas
3Pin spyruoklinio antpirščio konstrukcija, be 5V įkrovimo ir įžeminimo, prideda ausinių baterijos įtampos kaištį, kuris naudojamas matuoti tikrąją ausinių galią.
3 kontaktų įkrovimo kaištis 3 kontaktų įkrovimo kaištis

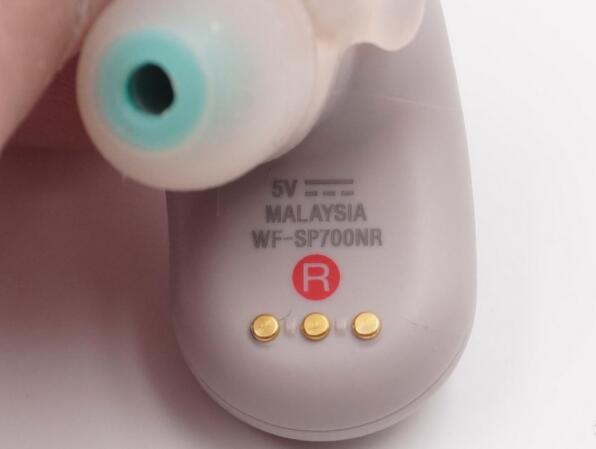

TWS Bluetooth ausinės su 3Pin įkrovimo kištuku TWS Bluetooth ausinės su 3Pin įkrovimo kaiščiu

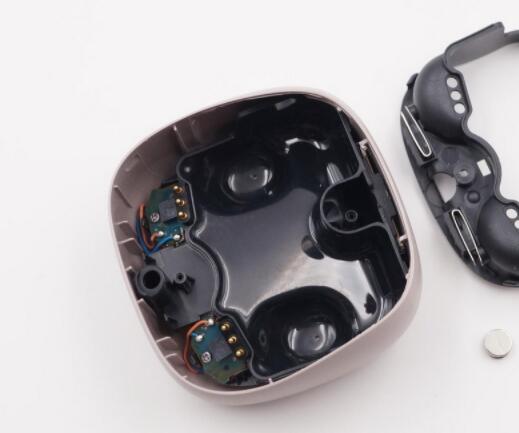

3 kontaktų įkrovimo kaištis Bluetooth ausinių įkrovimo dėklui 3 kontaktų įkrovimo kaištis Bluetooth ausinių įkrovimo dėklui
3. 5Pin pogo pin tirpalas
5Pin spyruoklinio antpirščio konstrukcijoje atsižvelgiama į du aukščiau išvardintus tikslus ir yra daugiau funkcijų.
Tokį dizainą galima pamatyti tik aukščiausios klasės TWS Bluetooth ausinėse, kurios yra gana retos. Jis gali būti naudojamas duomenų perdavimui vidinėje ausinių atmintyje, laisvų rankų įrangos programinės įrangos atnaujinimui, protokoliniam duomenų ryšiui ir kitoms funkcijoms.
