Perpildymo litavimas ir bangų litavimas "Pogo Pin" projekte

Apskritai, "Pogo Pin" jungtys naudoja du litavimo būdus: perpildymo litavimą ir bangų litavimą.
Perpildymo litavimas reiškia litavimo pastos valymą ant PCB plokštės trinkelių (kontaktinių trinkelių) paviršiaus. Prijungus vieną ar daugiau elektroninių komponentų, litavimas atliekamas kaitinant kelių temperatūrų perpildymo krosnyje, kad būtų pasiektas nuolatinis kietėjimo ryšys.

Šiandieniniai skaitmeniniai elektroniniai produktai vystosi itin mažų, itin smulkių ir itin plonų. Vidinės konstrukcijos projektavimo erdvė tampa vis kompaktiškesnė, PCB plokštės dizaino išdėstymas tampa vis kompaktiškesnis, galiniai produktai atnaujinami vis greičiau ir greičiau, o pardavimų apimtis didėja. Jis tampa vis aukštesnis ir aukštesnis, o bangų litavimas ir rankinis litavimas negalėjo patenkinti jo vystymosi. Tik naudojant grįžtamojo litavimo technologiją galima atlikti didelio tikslumo, didelio efektyvumo ir aukštos kokybės SMT pleistrų gamybą. "Pogo Pin" jungtys yra plačiai naudojamos plataus vartojimo elektroniniuose mobiliuosiuose gnybtuose ir pramoniniuose elektroniniuose gaminiuose dėl savo mažo dydžio, didelio tarnavimo laiko, didelės srovės, gražios išvaizdos ir patogaus konstrukcinio dizaino projektavimo inžinieriams.
"Pogo Pin" jungtys yra prieinamos dviem būdais:

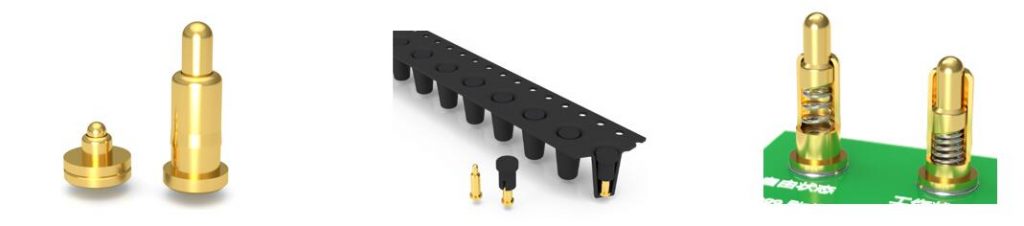

Pirmasis yra plokščio dugno pleistro tipas, sumontuotas ant PCB padėklo paviršiaus. Mes tai vadiname SMT paviršiaus montavimo technologija, kaip parodyta toliau:

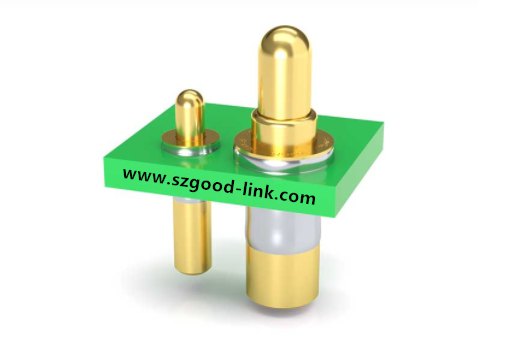

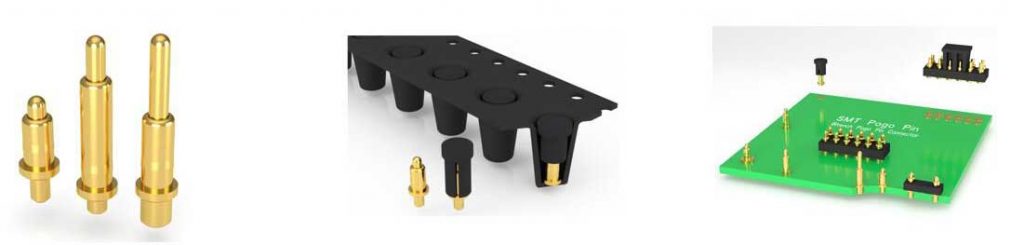

Antrasis yra kaištis su uodegos kaiščiu, įkištu į PCB plokštės skylės pleistro suvirinimą, mes jį vadiname įkišamu SMT pleistro suvirinimu, kuris taip pat yra grįžtamojo litavimo tipas. Šio metodo naudojimo tikslas yra pagerinti komponentų sukibimo jėgą. Jis yra tvirčiau pritvirtintas prie PCB plokštės. Kaip parodyta toliau:

2. Bangų litavimas
Bangų litavimas yra komponentų litavimo procesas su išlydytu lydmetaliu, sudarančiu litavimo bangų keteras. Šis litavimo metodas reikalauja pirmiausia įkišti komponentų kaiščius į PCB skyles. Bangų litavimas tinka didelio našumo kištukinio kaiščio elektroniniams komponentams, bet ne savaime sveriantiems elektroniniams komponentams. Labai lengvas ir be kaiščių SMD elektroninių komponentų litavimas.
