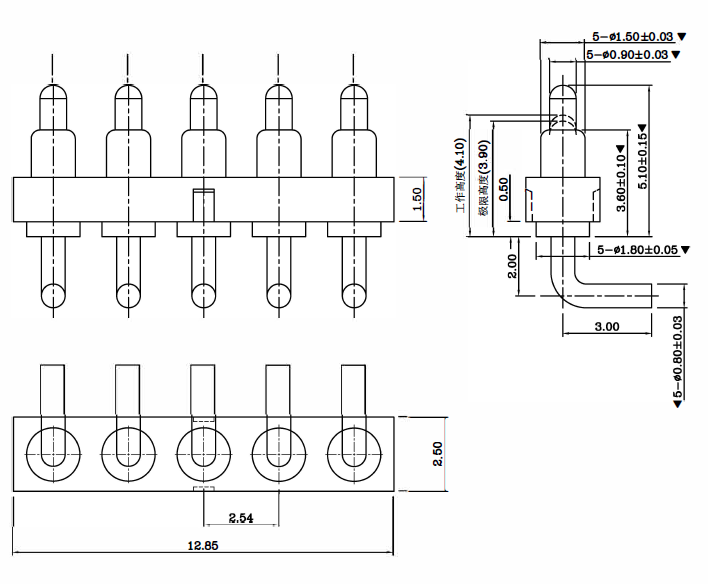

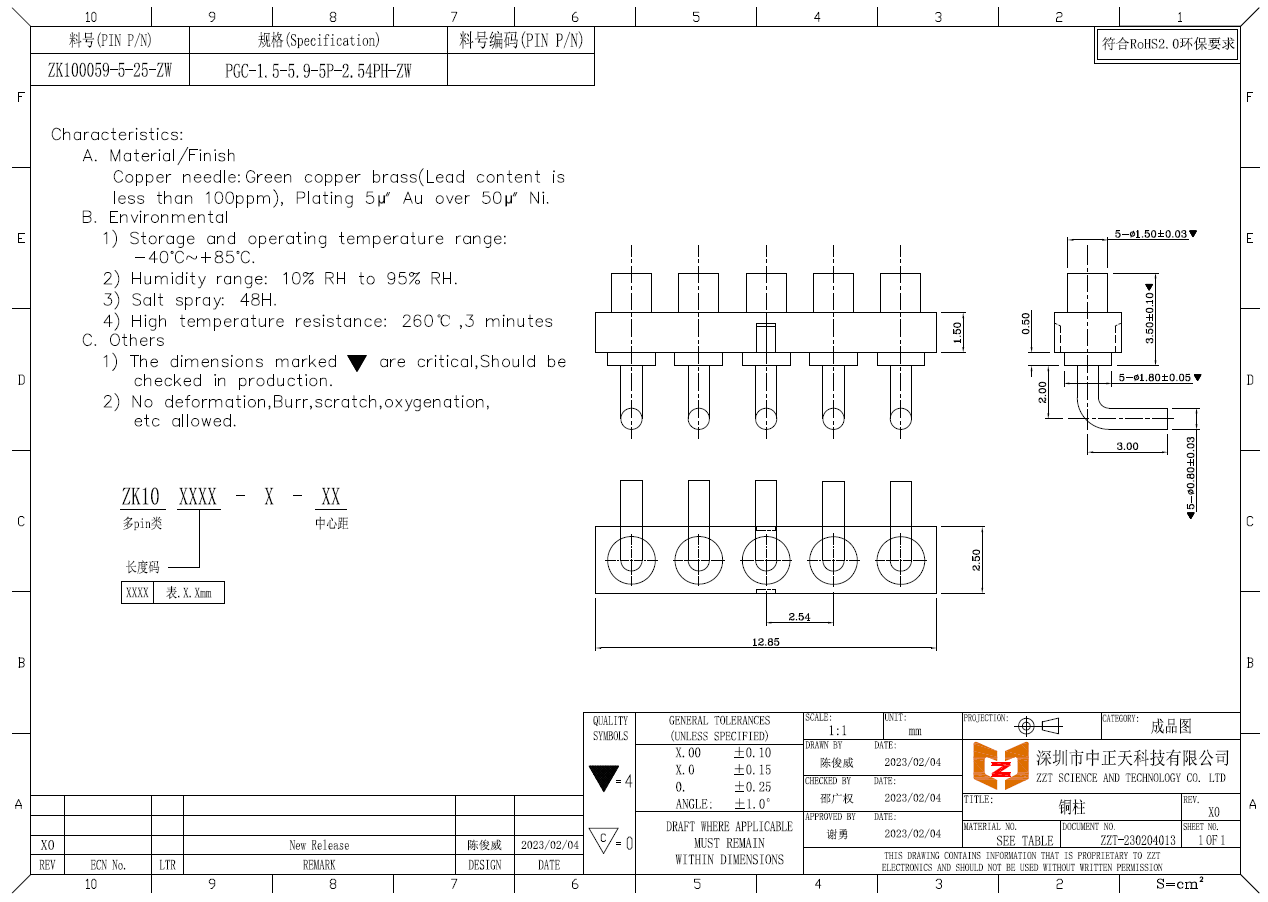

Dešinysis angelas 5PIN vyriškas ir moteriškas Pogo Pin jungtis
Spyruoklinis antpirštis yra spyruoklinis zondas, sudarytas iš trijų esminių adatos dalių, adatos vamzdžio ir spyruoklės, sukniedijus preciziniu instrumentu. Jis taip pat vadinamas pogo kaiščiu, pogopin spyruokliniu elektrodo stulpeliu, spyruokliniu arba pogopinu. Spyruoklinio antpirščio adatos apačia dažniausiai yra nuožulni konstrukcija.

Nuožulnios konstrukcijos funkcija yra užtikrinti, kad pogopinas išlaikytų plaštaką kontaktą su vidine adatos vamzdelio sienele, kai jis veikia, kad srovė daugiausia eitų per auksu padengtą adatą ir adatos vamzdelį, kad būtų užtikrintas stabilumas ir žemas. pogopino varža.

Spyruokliniai antpirščiai dažniausiai naudojami tikslioms jungtims elektroniniuose gaminiuose, tokiuose kaip mobilieji telefonai, ryšiai, automobiliai, medicinos, kosmoso ir kt.; Kadangi spyruoklinis antpirštis yra puikus zondas, tūrį galima padaryti labai mažą, todėl naudojant tikslias jungtis galima sumažinti prijungimo išlaidas. Sumažinkite įrenginio svorį, sutaupykite vietos, pagražinkite gaminio išvaizdą (pvz., itin ploni mobilieji telefonai, išmanieji laikrodžiai, elektroninės cigaretės ir pan.).

Šeši įprasti pogopin stiliai ir funkcijos:
Plokščiadugnis pogopinas: geras stabilumas, adatos vamzdžio dugnas plokščias, lengvai lituojamas su PCB plokšte
Įkišamas pogopinas: adatos vamzdelio gale yra padėties nustatymo kaištis, o kai jis yra prilituotas prie PCB plokštės, nuokrypių nebus, o padėties nustatymo efektas yra geras;
Lenkimas pogopinas: uodega sulenkta, todėl dizaineriai turi daugiau pasirinkimo erdvės panaudojimo srityje;
Dvigubos galvutės pogopin: dvigalvio ir dvigubo veikimo dizainas leidžia inžinieriams turėti daugiau erdvės lankstumo naudojant dvipusį ryšį tarp plokštės ir plokštės
Litavimo vielos pogopinas: tinka Kabelio galui, lengva lituoti viela
Srieginis pogopinas: gaminiai su specialiomis specifikacijomis gali patenkinti skirtingus klientų poreikius.
