„Pogo Pin“ jungčių montavimo būdai
Jei ketinate savo įrenginiui pritaikyti spyruoklines jungtis, turėtumėte susimąstyti, kuris montavimo būdas yra tinkamesnis naudojant „pogo-pin“ jungtis. Šiame straipsnyje apžvelgsime visų variantų skirtumus, išnagrinėsime privalumus ir trūkumus bei pateiksime nuomonę apie tinkamiausią.
Jei turite konkrečių klausimų, susisiekite su mumis tiesiogiai ir mūsų profesionalūs inžinieriai suteiks jums geriausią patarimą. Mūsų inžinieriai pasiūlys dizainą, kuris geriausiai atitiks jūsų sąnaudas pagal jūsų specifikacijas ir poreikius.
Kaip sumontuoti jungtį litavimo būdu?
1. Pirmasis ir lengviausias būdas yra naudoti litavimo pasta, kad pritvirtintumėte jungtį prie skardos plokštės. Nors tai yra lengviausias būdas, mes paprastai to nerekomenduojame.
Paprastai tariant, šis metodas yra mažiau stabilus, o zondas atitrūks nuo skardos plokštės dėl vibracijos trukdžių ir slėgio.

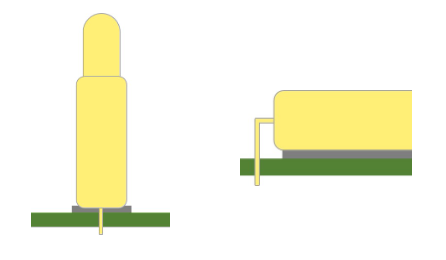

2. Dažniau naudojamas didelių komponentų tvirtinimui prie spausdintinės plokštės, į uodegą įkišant pogo kaištį, kuris uodega pritvirtinamas prie spausdintinės plokštės.
Tokiu būdu viena adata turės papildomą atramos tašką ir bus stabilesnė.

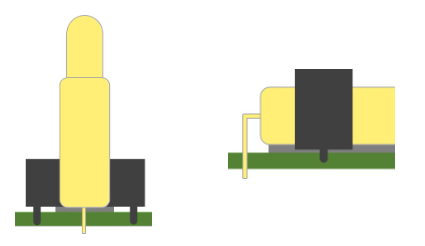

3. Metodas yra naudoti guminę šerdį su trikoju, pirmiausia saugiai ją sumontuoti ant grandinės plokštės, o tada su litavimo pasta arba slėgiu sumontuoti pogo kaiščius ant skardos plokštės.
Šis metodas tinka daugeliui situacijų ir turi tam tikrą stabilumo laipsnį, tačiau rekomenduojama atsižvelgti į išlaidų klausimą.
4. Derindami antrąjį ir trečiąjį metodus, pirmiausia pritvirtinkite guminę šerdį ant plokštės, o tada pritvirtinkite pogo kaiščio jungtį prie uodegos ir pritvirtinkite prie plokštės.
Tai labai saugus būdas įdiegti jungtį, todėl jungtis tampa stabilesnė ir patvaresnė. Jei turite neribotų išlaidų, rekomenduoju šį diegimo būdą.
