Dabar vis daugiau žmonių perka automobilius transportui, tolimoms kelionėms, prekių pristatymui, o tai, galima sakyti, yra gyvenimo dalis. Žmonės vis daugiau laiko praleidžia automobilyje ir kartais naudojasi mobiliaisiais telefonais norėdami žiūrėti vaizdo įrašus ar įjungti kompiuterį biuro darbams automobilyje. Kadangi žmonės ilgiau būna automobilyje, automobilinis įkroviklis gali įkrauti mobiliuosius telefonus, nešiojamus kompiuterius ir kitą biuro įrangą automobilyje. Natūralu, kad jis yra toks pat svarbus kaip įkrovimo lobis, be to, tai yra nepakeičiamas ir svarbus aksesuaras kiekvienam automobilio savininkui.

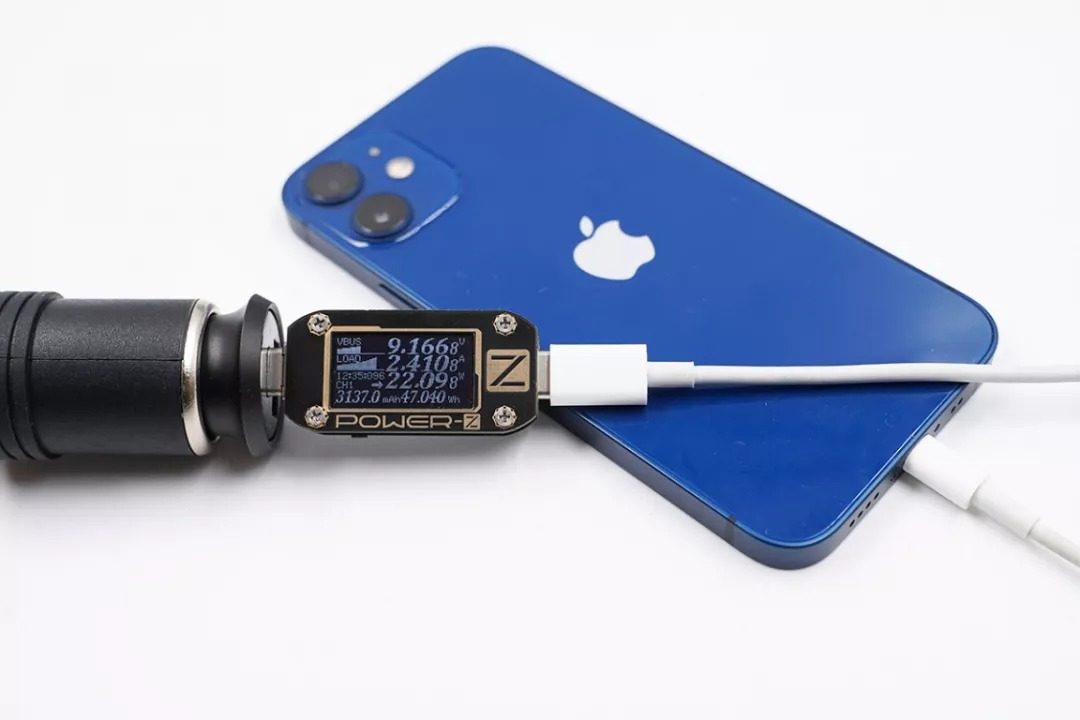

Automobilinis įkroviklis įkišamas į cigarečių žiebtuvėlio lizdą, maitinamas iš automobilio akumuliatoriaus, automobilis išveda 12V, sunkvežimis 24V, o automobilinis įkroviklis konvertuoja mobiliajam telefonui priimtiną įtampą 5V/9V/10V/12V ir pan. Didelės galios automobiliniai įkrovikliai taip pat gali būti maitinami naudojant įmontuotą „buck-boost“ įtampą iki 15 V ir 20 V, kad būtų galima įkrauti mobiliuosius telefonus ir nešiojamuosius kompiuterius. Mažos galios automobiliniai įkrovikliai paprastai naudoja laipsnišką architektūrą, kuri gali atitikti bendrą mobiliojo telefono įkrovimą. Pavyzdžiui, toliau pateikiami dviejų tipų padidintos galios automobiliniai įkrovikliai.
Iš esmės padidėjus mobiliųjų telefonų įkrovimo galiai, naudojant integruotą didelio efektyvumo ir didelės galios sinchroninę „buck-boost“ grandinę, automobilinio įkroviklio išėjimo galia taip pat pasekė įkroviklio pėdomis. Išėjimo galia pasiekė 100 W, viršutinę USB PD3 ribą. įprastas kompiuterio naudojimas.

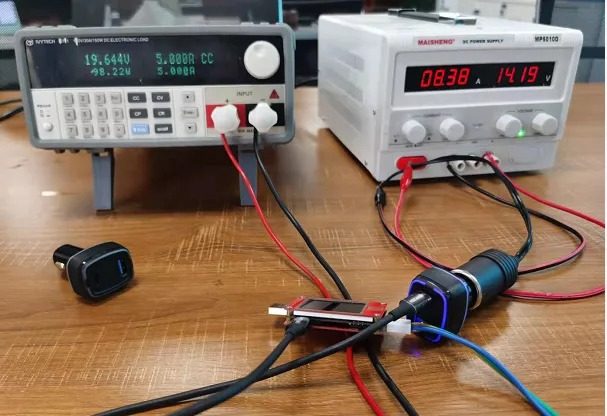

Įkrovimo galvutės tinklas išbandė naująjį SW7203 dvikryptį sinchroninį „Buck-boost“ valdiklį, kurį pristatė „Zhirong“. Bandymas naudoja 12 V įvestį, o padidinimo išvestis yra 20 V5 A, kad būtų galima imituoti 100 W nešiojamojo kompiuterio įkrovimo sceną. Analoginio akumuliatoriaus ekrano skydelio įvesties srovė pasiekė 8,7A, o tai reiškia, kad kai automobilyje nešiojamuosius kompiuterius ir mobiliuosius telefonus įkrauname didelio galingumo automobiliniu įkrovikliu, maksimali srovė gali būti artima viršutinei išėjimo srovės ribai. 10A cigarečių žiebtuvėlio. Toliau pateikiamas 100 W bandymas apkrovos didelės galios automobilio pildymo objektui.
Populiarėjant USB PD, daugelis prekių ženklų pristatė automobilinius įkroviklius, kurie palaiko 100 W išvestį. Išmontuojant įvairius automobilinius įkroviklius per įkrovimo galvučių tinklą, visi be išimties šie automobiliniai įkrovikliai naudoja stiprios srovės antpirščius, o ne tradicinius. Teigiamas pavasaris.
Taigi, kokia nauda naudojant stiprios srovės antpirštį, o ne spyruoklę? Tai gali priversti daugelį gamintojų atsisakyti spyruoklinių stulpų naudojimo. Didelės srovės antpirštis turi turėti daug privalumų, kad gamintojai jį naudotų vieningai. Toliau pateikiamas faktinis dviejų skirtingų konstrukcijų antpirščių naudojimas.
160 W automobilinis įkroviklis turi įmontuotą 100 W išėjimo padidinimo grandinę ir dvi nepriklausomas sumažinimo grandines, iš viso tris nepriklausomus išėjimus, kurių išėjimo galia yra 100 W plius 30 W plius 30 W. Iš išmontavimo matyti, kad automobiliniam įkrovikliui suvirinti naudojamas kelių grandinių plokščių derinys, o dvi didesnės plokštės yra sujungtos per mažą teigiamo antpirščio plokštę.
Kadangi didelės galios automobilinis įkroviklis turi įmontuotą buck-boost grandinę, yra daug komponentų, o konstrukcija yra sudėtingesnė. Paprastai keli PCB yra sujungiami ir suvirinami viduje. Antpirščio litavimas su maža plokšte, viena vertus, gali pritvirtinti ir palaikyti vidinės plokštės konstrukciją. Kita vertus, šiluma, kurią sukuria teigiamas antpirštis, kai teka didelė srovė, taip pat gali būti išsklaidyta per PCB, kad aukšta temperatūra nepakenktų POGO PIN kodo vidinės spyruoklės veikimui.

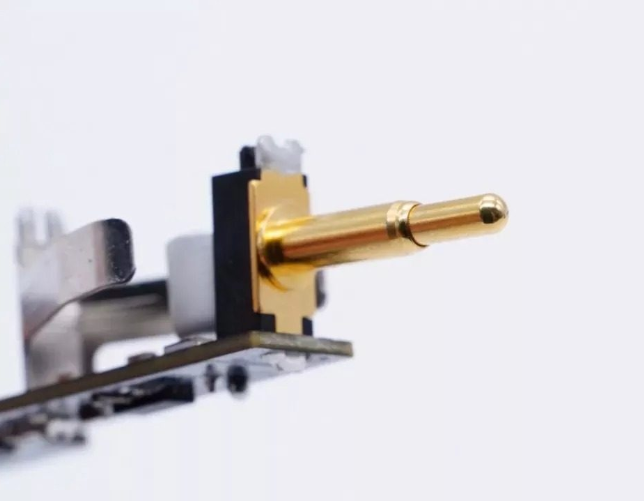

Didelės srovės antpirštis, naudojamas automobilinio įkroviklio teigiamam stulpui, susideda iš trijų dalių, kurios padalintos į vientisą adatinį veleną, suteikiantį elastingą spyruoklę, ir korpusinį adatinį vamzdelį. Įdėkite spyruoklę ir adatos veleną į adatos vamzdelį, tada kniedykite adatos vamzdelio viršų, kad pritvirtintumėte adatos veleną, kad susidarytų antpirštis. Tarp jų antpirščio galvutė yra vientisa, o apvalkalas storasienis, pasižymintis dideliu mechaniniu stiprumu ir pratekėjimu. Srovė teka tiesiai iš adatos veleno ir adatos vamzdelio viso proceso metu, o tiesioginis kontaktas nepraeina per spyruoklę, todėl išvengiama spyruoklės įkaitimo ir senėjimo problemos.
O didelės srovės PIN kodai yra padengti storu auksu, turi gerą kontaktą ir atsparumą dilimui, storos sienos ir storai paauksuoti, o atsparumas mažas. Be to, paauksuotas sluoksnis nesioksiduoja esant aukštai temperatūrai ir turi ilgą tarnavimo laiką. Tai yra pageidaujamas teigiamo ryšio būdas aukštos klasės didelės galios automobiliniams įkrovikliams.
