„True Wireless“ (TWS) „Bluetooth“ ausinių antenos pristatymas

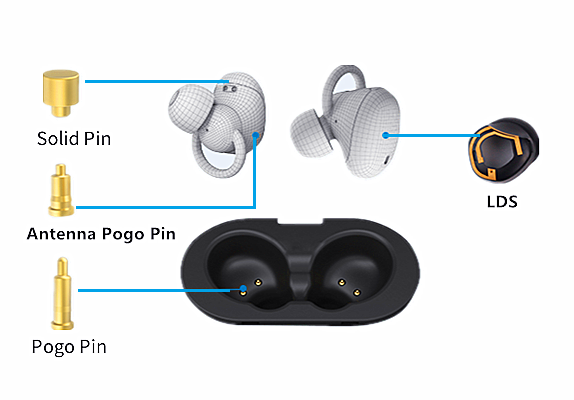

Pastaraisiais metais tikroji belaidžių (TWS) Bluetooth ausinių rinka buvo itin karšta, o įvairūs mobiliųjų telefonų gamintojai pristatė savo TWS ausinių gaminius; pakanka parodyti šiai rinkai teikiamą svarbą. Paskutiniame straipsnyje pristatėme tikrosios belaidės (TWS) ausinių įkrovimo skyriaus įkrovimo kištuką. Šiandien trumpai pristatysime antenos dalį. Aptarsime antenos svarbą TWS ausinėse, TWS ausinių Bluetooth antenos pristatymą ir kaip pasirinkti tris kuriant TWS ausines. Vienu aspektu pasidalykite TWS ausinių „Bluetooth“ antenos vaidmeniu, tipais ir dizaino pasirinkimais.
TWS ausinių antenų svarba
Nuo senamadiškų radijo imtuvų iki dabartinių išmaniųjų garsiakalbių, nuo „didžiųjų brolių“ iki išmaniųjų telefonų, nuo tradicinių „Bluetooth“ ausinių iki tikrų belaidžių TWS ausinių. Plėtojant plataus vartojimo elektronikos technologijas, antena yra svarbi programinė įranga. Atsiradus visko interneto koncepcijai, antenos vaidmuo dar svarbesnis išmaniesiems namams, išmaniosioms transporto priemonėms ir išmaniesiems nešiojamiesiems įrenginiams, kuriuos prijungtų ir valdytų vienas įrenginys.

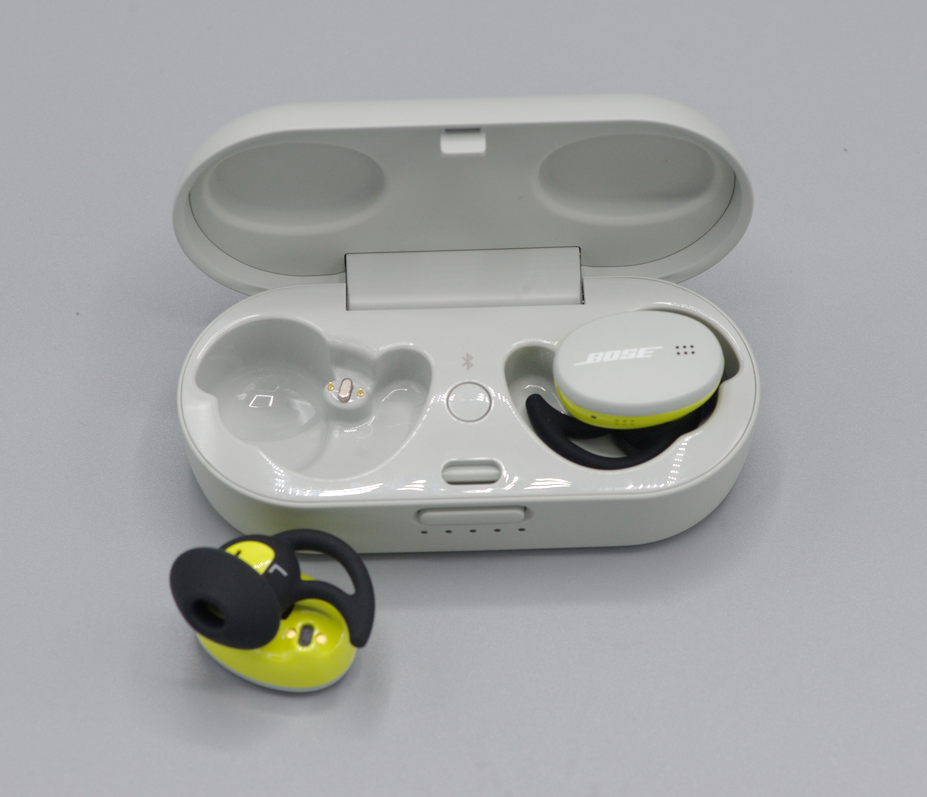

TWS ausinės yra „True Wireless Stereo“ ausinės. Pagrindinis naudojimo būdas yra prisijungti prie mobiliųjų įrenginių, tokių kaip mobilieji telefonai ir kompiuteriai, naudojant „Bluetooth“ radijo dažnį, tada perduoti garso informaciją į ausines, tada iššifruoti ir išvesti jas ausinių gale. Šiame procese „Bluetooth“ antena turi veikti kaip „bokštas“, kad galėtų bendrauti tarp dviejų šalių ir atlikti siuntimo ir priėmimo užduotis. Todėl TWS ausinėse „Bluetooth“ lustas ir „Bluetooth“ antena papildo vienas kitą, kad būtų galima atkurti belaidžiu būdu perduodamą muziką ir išvengti laidų pančių.
TWS ausinių Bluetooth antenos pristatymas

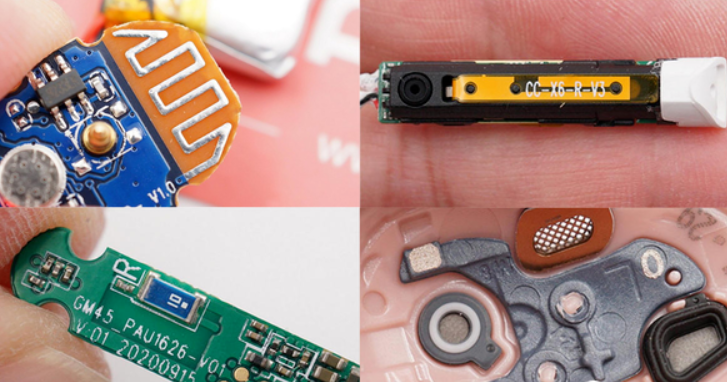

Kaip svarbi TWS ausinių programinė įranga, dabartinė „Bluetooth“ antenos plėtra yra gana brandi. Iš esmės yra keturių tipų PCB antena, FPC, keraminė ir LDS. Norėdami pasirinkti tinkamiausią antenos tipą, atsižvelkite į TWS ausinių gaminio išvaizdą, dažnių juostos reikalavimus ir kainą.

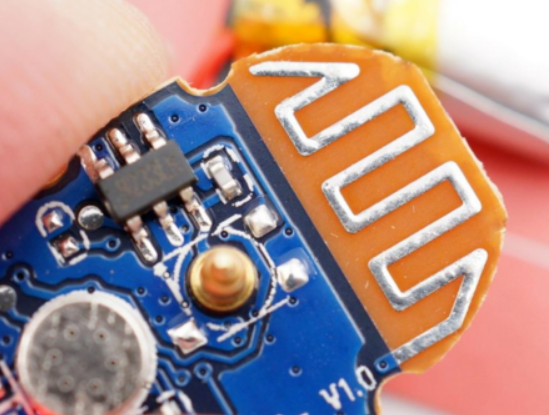

1. PCB antena
Kaip rodo pavadinimas, PCB antena yra antenos tipas, kuris yra tiesiogiai nupieštas ant PCB plokštės. Jis plačiai naudojamas vieno dažnio modulio plokštėse, tokiose kaip Bluetooth moduliai, WIFI moduliai ir ZIGBEE moduliai. TWS ausinėse dėl garsumo apribojimo integruota Bluetooth antena naudojama gana retai.
PCB borto antenas gali suprojektuoti ir įdiegti PCB plokščių, kurios yra lygiavertės plokštės grandinei daliai, tiekėjai.
Privalumai: PCB antenai nereikia daugkartinio derinimo ir ją galima tiesiogiai nupiešti ant PCB be jokių išlaidų.
Trūkumai: Reikalingas plotas yra didelis, kryptingumas yra santykinai vienas, tinka tik vienai dažnių juostai, skirtingų antenų partijų pastovumas yra gana prasta, o anti-interferencinis gebėjimas yra prastas.

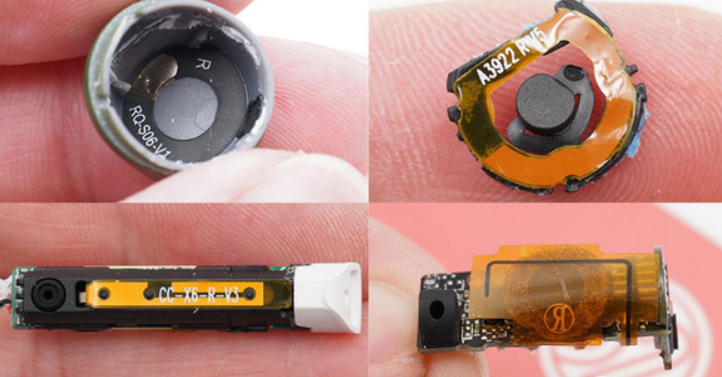

2. FPC antena
FPC antena išsivystė iš PCB antenos. Dėl TWS ausinių garsumo apribojimo vidinėje pagrindinėje plokštėje nėra vietos antenai. FPC antena yra lygiavertė antenos grandinės išėmimui iš PCB ir kitų išorinių metalų panaudojimui, kad antena taptų atskiru komponentu. Kad būtų galima geriau įdėti į vidinę TWS ausinių erdvę.
FPC antena gali būti pagaminta iš minkštos plokštės ir lanksčios medžiagos PCB plokščių gamykloje.
Privalumai: Taikoma daugumai mažų elektroninių gaminių, dažnių juostos, kurias galima pagaminti, taip pat yra turtingos, našumas yra geresnis, o kaina mažesnė.
Trūkumai: kiekvienas produktas turi būti atskirai derinamas ir pataisytas rankiniu būdu.

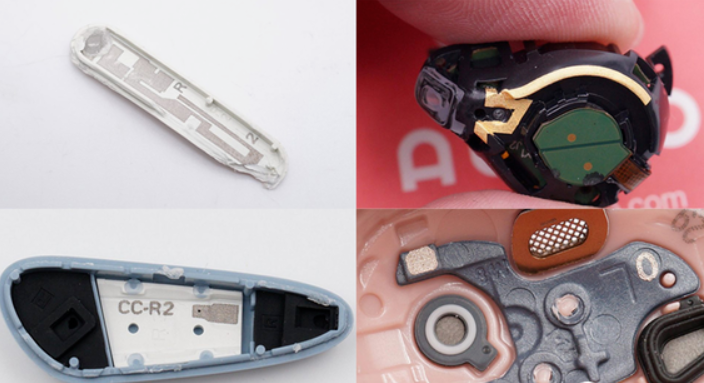

3. LDS antena
LDS antena yra tolesnis FPC antenos atnaujinimas. Nors FPC antena galėjo išnaudoti vidinę ausinių erdvę, jai pritvirtinti vis tiek reikia plokščios plokštumos.
LDS antena naudoja lazerinio tiesioginio liejimo technologiją, kuri naudojant lazerinę technologiją tiesiogiai formuoja metalinių antenų raštus ant kronšteinų, dengiamųjų plokščių ir kt., kuriuos galima lazeriu nubrėžti į netaisyklingus paviršius ausinių viduje, toliau išnaudojant vidinę ausinių erdvę.
Ją gali palaikyti lazerinio apdorojimo, lazerinių technologijų ir galvanizavimo technologijų LDS antenos gamintojai.
Privalumai: Visos kryptys gali būti palaikomos ir labai priimtinos.
Trūkumai: Kaina brangesnė, o gaminio išorinio paviršiaus medžiagai keliami specialūs reikalavimai.

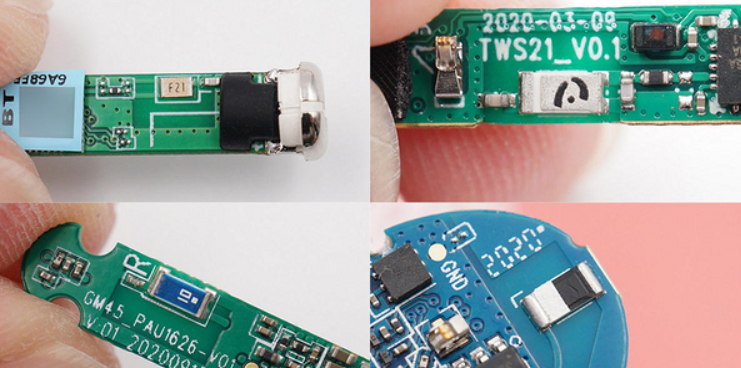

4. Keraminė antena
Keraminė antena yra dar vienas antenos gaminys, plačiai naudojamas Bluetooth modulio įrenginiuose. Jis pavadintas dėl keraminių apvalkalų naudojimo. Ji daugiausia skirstoma į du tipus: blokinę keraminę anteną ir daugiasluoksnę keraminę anteną.
Blokinė keraminė antena skirta spausdinti metalinę antenos dalį ant greito keraminio paviršiaus, o daugiasluoksnė keraminė antena gali būti atspausdinta ant kiekvieno keraminio dielektrinio sluoksnio pagal projektavimo reikalavimus, taip sumažinant antenos dydį.
Privalumai: mažas dydis, lengvas pritaikymas, maža kaina, geras našumas ir užima tik mažą erdvę.
Trūkumai: Reikalavimai laisvos vietos sričiai yra gana aukšti, kryptingumas yra santykinai vienas, taip pat yra reikalavimai išdėstymo vietai.
Iš ankstesnio TWS ausinių išmontavimo sužinojome, kad dėl garsumo apribojimų PCB antenos TWS ausinėse naudojamos palyginti retai. Rinkitės pagal savo gaminių poreikius, nėra fiksuoto naudojimo tipo.
Kaip pasirinkti tinkamą anteną
Teoriškai kalbant, kainos atžvilgiu PCB ir FPC antenos kainuoja pigiau, keraminės – vidutinės, o LDS – brangesnės; ir erdvės išnaudojimo požiūriu LDS antenos yra pačios lanksčiausios ir gali visiškai išnaudoti vidinę ausinių erdvę.
Kalbant apie našumą, išorinių antenų siuntimo ir priėmimo galimybės paprastai yra geresnės nei įmontuotų antenų. TWS ausinės yra sukurtos su įmontuotomis antenomis dėl garsumo apribojimų ir nešiojamumo reikalavimų. Veikimas yra gana panašus, todėl norint pasirinkti tinkamą anteną, būtina išsamiai apsvarstyti įvairius veiksnius.
„TWS“ ausinių „Bluetooth“ antenos konstrukcija turi įtakos „Bluetooth“ ryšio perdavimo kokybei, o tai savo ruožtu turi įtakos faktinei vartotojo patirčiai. „Bluetooth“ antenų pasirinkimas priklauso nuo daugelio veiksnių, tokių kaip našumas, dažnių juosta, kaina ir naudojimo vieta. Tik įvertinus konkrečias gaminio sąlygas ir naudojimo scenarijus bei pasirinkus tinkamą anteną, galima pasiekti maksimalų gaminio našumą.
