Puiki galvanizavimo technologija Pogo Pin Padengtas rodiu
Yra daug galvanizavimo procesų ir medžiagų. Paauksavimas yra labiausiai paplitusi mūsų apdorojimo technologija ir medžiaga, tačiau dengimas paladžiu, rodiu ir rutenu yra geresnis už auksavimą.

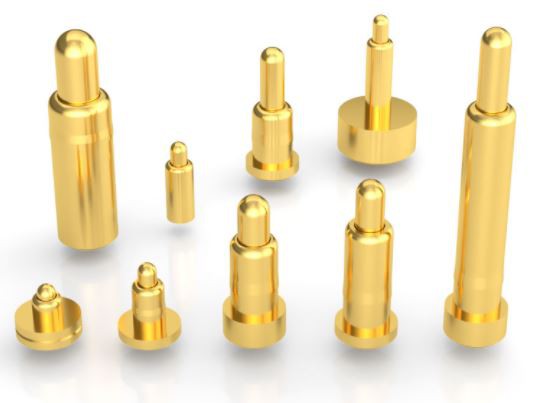

Paauksavimas Paauksuojant naudojamas tikras auksas, net jei jis padengtas tik plonu sluoksniu, jis jau sudaro beveik 10 % visos plokštės kainos. Paauksuoti kaip dengimo sluoksnis naudojamas auksas, vienas skirtas suvirinimui palengvinti, o kitas – apsaugoti nuo korozijos; net keletą metų naudotų atminties lazdelių auksiniai piršteliai vis dar blizga.
Privalumai: didelis laidumas, geras atsparumas oksidacijai, ilgas tarnavimo laikas; tankus padengimas, santykinai atsparus dilimui, paprastai naudojamas suvirinant ir užkimšant. Trūkumai: didesnė kaina ir silpnas suvirinimo stiprumas.
2. Cheminis auksas / imersinis auksas Cheminis nikelio imsinis auksas (ENIG), taip pat žinomas kaip cheminis nikelio auksas, imersinis nikelio auksas, sutrumpintai vadinamas cheminiu auksu ir imersiniu auksu. Panardinamasis auksas yra cheminis metodas, storas gerų elektrinių savybių nikelio-aukso lydinio sluoksnis apvyniojamas ant vario paviršiaus ir gali ilgą laiką apsaugoti PCB. Vidinio nikelio sluoksnio nusodinimo storis paprastai yra 120–240 μin (apie 3–6 μm), o išorinio aukso sluoksnio nusodinimo storis paprastai yra 2–4 μ colių (0,05–0,1 μm). Panardinamasis auksas gali leisti PCB pasiekti gerą elektros laidumą ilgą laiką naudojant, be to, jis yra atsparus aplinkai, nei kiti paviršiaus apdorojimo procesai.
Privalumai:
a. Auksu apdorotas PCB paviršius yra labai plokščias ir turi gerą vienodumą, kuris tinka kontaktiniam mygtuko paviršiui.
b. Panardinamasis auksas pasižymi puikiu litavimu, o auksas greitai ištirps į išlydytą lydmetalį ir sudarys metalo junginį. Trūkumai: procesas yra sudėtingas, o norint pasiekti gerų rezultatų, proceso parametrus reikia griežtai kontroliuoti. Labiausiai varginantis dalykas yra tai, kad PCB paviršius, apdorotas auksu, lengvai sukuria juodo disko pranašumus, o tai turi įtakos patikimumui.
3. Palyginti su nikeliu ir auksu, ENEPIG turi papildomą paladžio sluoksnį tarp nikelio ir aukso. Aukso pakeitimo nusodinimo reakcijoje beelektrinis paladžio sluoksnis apsaugos nikelio sluoksnį ir užkirs kelią jo atsiradimui. Per didelė pakaitinio aukso korozija; paladis yra visiškai paruoštas panardinimui auksu, tuo pačiu apsaugodamas nuo korozijos, kurią sukelia pakeitimo reakcija. Nikelio nusodinimo storis paprastai yra 120–240 μin (apie 3–6 μm), paladžio storis yra 4–20 μin (apie 0,1–0,5 μm); aukso nusėdimo storis paprastai yra 1–4 μin (0,02–0,1 μm). Privalumai: Jis turi platų pritaikymo spektrą. Tuo pačiu metu nikelis-paladis-auksas yra gana panardintas į auksą, o tai gali veiksmingai užkirsti kelią ryšio patikimumo problemoms, atsirandančioms dėl juodo disko defektų. Trūkumai: Nors nikelio paladžio auksas turi daug privalumų, paladis yra brangus ir jo ištekliai yra menki. Tuo pačiu metu, kaip ir Immersion Gold, jo procesų kontrolės reikalavimai yra griežti.

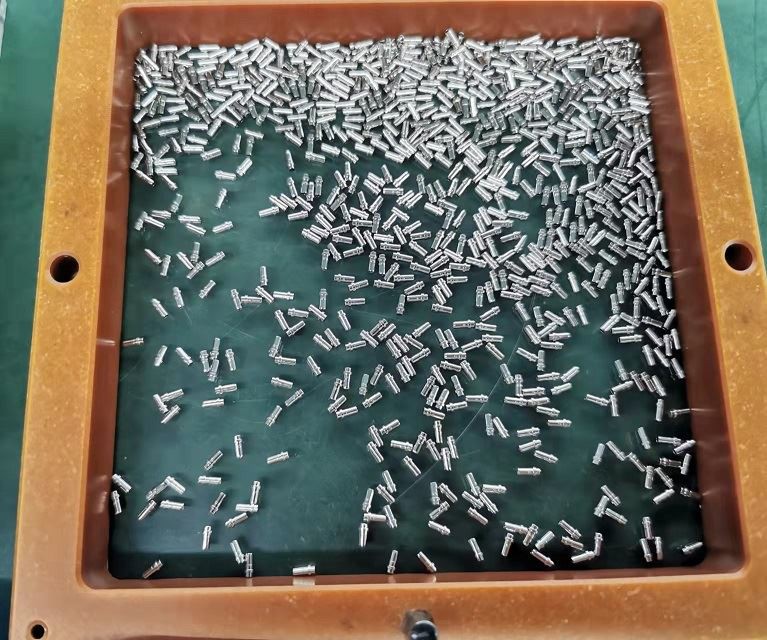

Cheminės rodžio savybės yra gana stabilios, todėl sunku reaguoti su ore esančiomis sulfido ir anglies dioksido dujomis. Kambario temperatūroje netirpsta azoto rūgštyje ir jos druskose, net netirpsta vandenyje. Jis yra stabilesnis įvairiems stipriems šarmams, tačiau rodis tirpsta koncentruotoje sieros rūgštyje. Fizinės rodžio savybės yra gana geros. Be gero atsparumo dilimui ir elektrinio laidumo, jis turi puikų atspindžio gebėjimą, o jo atspindžio koeficientas gali siekti 80% (sidabras yra 100%) ir ilgą laiką gali išlikti nepakitęs. Todėl jis dažnai naudojamas kaip antisidabrinė danga. Po bandymo 0,1 um rodžio danga gali apsaugoti sidabro dangą nuo spalvos pasikeitimo keletą metų. Rodžio danga pasižymi labai mažu atsparumu kontaktui ir dideliu kietumu, todėl dažnai naudojama kaip kontaktinių taškų danga.
Rodžio suvirinimo savybės nėra labai geros, nes dangos vidinis įtempis yra gana didelis. Rodžio dengimo technologija pradėta naudoti JAV 1930 m., tačiau ji daugiausia buvo naudojama dekoratyviniam dengimui. Vėliau, sparčiai vystantis elektronikos pramonei, rodžio dengimas suvaidino svarbų vaidmenį užkertant kelią sidabro spalvos pakitimui ir elektros sąlyčio taškams. Pastaraisiais metais rodžio dengimas tapo populiaresnis juvelyrinių dirbinių galvanizavimo pramonėje. Galvanizavus rodžio sluoksnį ant sidabrinių papuošalų paviršiaus, galima išvengti sidabro spalvos pasikeitimo. Kaina yra pigi, be to, ji gali turėti platiną primenančią tekstūrą. Kadangi rodžio tankis yra daug mažesnis nei platinos, rodžio dengimo kaina yra šiek tiek mažesnė nei platinos.
