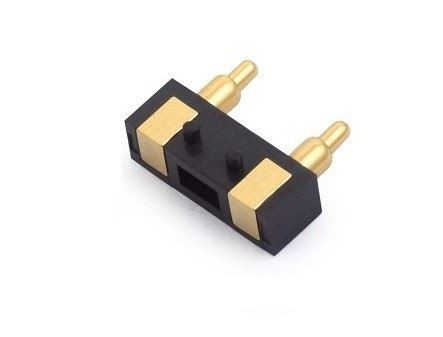

2Pin Design Pogo Pin jungtis
Produktų aprašymas
Visi mūsų gaminiai atitinka RoHS ir be halogenų reikalavimus. Atsižvelgdami į jūsų erdvės dydį, dengimo apdorojimą, varžos dydį, eksploatavimo reikalavimus, tarpų tarp korpusų dydį ir kt., galite įvesti mūsų produktų biblioteką žemiau, kad gautumėte įvairių parinkčių.
Dabar mes teikiame daugybę „Pogo“ kaiščių jungties gaminių, o jungčių pramonėje „pogo pin“ yra speciali sujungimo technologija. Per pastaruosius kelerius metus ši patikima technologija buvo pripažinta kai kurių pasaulinio lygio žinomų gamintojų ir sėkmingai naudojama daugiau nei 100 elektroninių gaminių, tokių kaip mobiliųjų telefonų baterijos, antenos jungtys, GPS padėties nustatymo sistemos, nešiojamieji kompiuteriai, vaizdo žaidimai. įranga, lauko gatvių šviestuvai, klausos aparatai, radijo imtuvai ir kt.
Šiuo metu, vystantis rinkai ir tobulėjant gaminių technologijoms, vis daugiau vartotojų apsiriboja ne tik daugiafunkciniais gaminiais, bet ir siekia madingos išvaizdos bei mažos ir plonos išvaizdos. Tačiau tokio gaminio gamyba ir projektavimas yra didžiulis iššūkis visiems elektronikos gaminių inžinieriams. Dėl projektavimo erdvės ir standartinės jungties specifikacijos inžinieriams sunku pasirinkti tinkamą jungtį. Remdamiesi tuo, mūsų tyrimų ir plėtros inžinieriai naudoja unikalius pogo pin zondo privalumus, kad sukurtų koncepciją ir sugalvotų būdus, kaip padėti šiems gaminių inžinieriams išspręsti produkto vidinės komunikacijos problemą. Be to, „pogo“ kaiščiai turi akivaizdžių pranašumų naudojant konstrukcinę erdvę, surinkimo kainą, tarnavimo laiką, mėginių ciklą, kainą ir kt.
Jungtis susideda iš 3 dalių: adatos veleno, spyruoklės ir vamzdžio (gali būti plastikinis dangtelis, apsaugantis adatos veleną, atsižvelgiant į kliento montavimo reikalavimus).
Gaminių parametrai
| Spring Pogo smeigtukų medžiagos ir padengimas | |||
| stūmoklis | Medžiaga | BeCu | Dažniausiai naudojama medžiaga puslaidininkių spyruokliniams pogo kaiščių zondams. |
| Medžiaga | Pd lydinys | Veiksminga apsaugai nuo litavimo migracijos. Dengimo nereikia. | |
| Dengimas | Au lydinys | Kietumas yra didesnis nei Au (Gold) dengimas ir yra veiksmingas apsaugai nuo litavimo migracijos. | |
| Dengimas | Au (auksas) | Geras elektros laidumas. | |
| Statinė | Medžiaga | Varis | Žalvaris, fosforo bronza, nikelio sidabras, BeCu |
| Medžiaga | Lydinys | Statinė sukurta mūsų pačių. Išorinis skersmuo yra nuo {{0}},11 iki 0,42 mm | |
| Dengimas | Au (auksas) | Geras elektros laidumas. | |
| Pavasaris | ― | Spring Steel Wire (SWP) (muzikinė viela) | Darbinė temperatūra: -45~125 laipsniai |
| ― | Nerūdijančio plieno viela (SUS) | Darbinė temperatūra: -45~140 laipsnių | |
| ― | Nerūdijančio plieno viela aukštai temperatūrai | Darbinė temperatūra: -45~200 laipsnių, sukūrė ZZTKJ. | |
| Naudojimo sąlygos | |||
| Garantija | Insulto būklė | Aplinkos sąlygos | Srovės ir įtampos būklė |
| ・12 mėnesių (esant toliau nurodytoms sąlygoms) | ・ Zondas turi būti braukiamas vertikaliai ta pačia kryptimi kaip ir cilindro ašis. | Bendros sąlygos | · Srovę ir įtampą reikia įspausti tik nejudančioje padėtyje rekomenduojamu taktu. |
| ・Būpo ilgis neturi viršyti rekomenduojamo smūgio. | ・Temperatūra 20-30 laipsnis, drėgmė žemesnė nei 30 proc | ||
| ・Jokių dulkių, korozinių dujų, jokios taršos | |||
| ・Pačio zondo temperatūra turi būti 10-40 laipsnio | |||

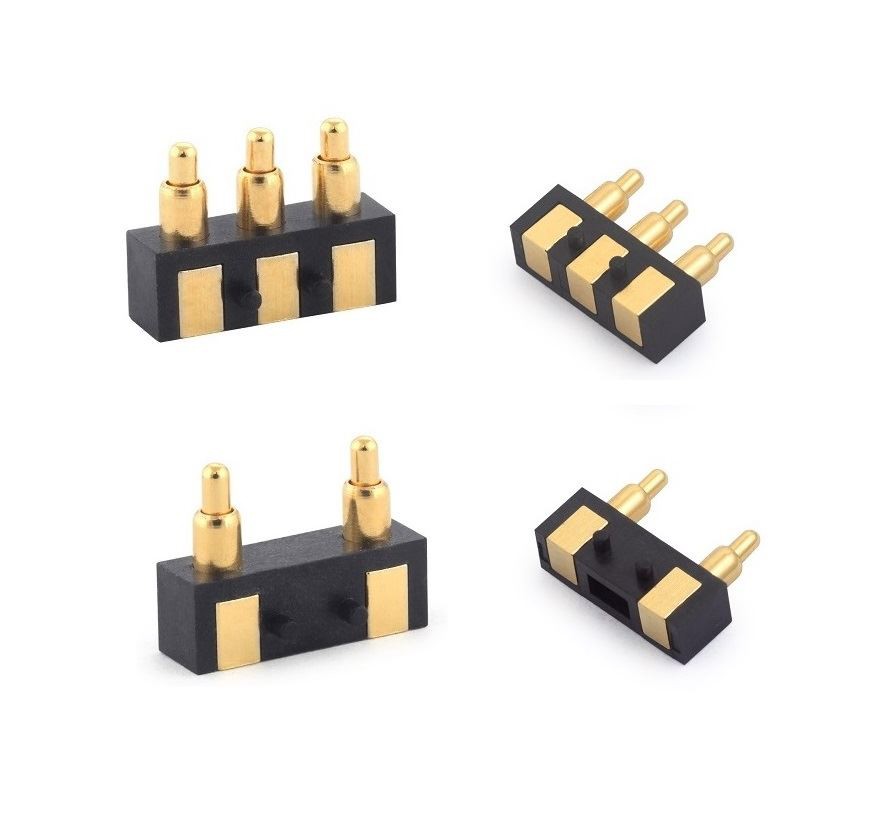

Produkto paveikslėlis
Kalbant apie adatinio vamzdžio dizainą, kad atitiktų jūsų konstrukcinius erdvės ir gaminio funkcijų reikalavimus, taip pat tarnavimo laiką, mes pateikiame jūsų pasirinkimui mūsų gaminių katalogą. Adatos vamzdžio gale turime flanšo dizainą, kad būtų patogu pritvirtinti gaminį ant PCB ir litavimo gylį. Be to, mes taip pat pateikiame keturkampius ir išlenktus 90 laipsnių kampo kaiščius akumuliatoriaus prijungimui.
Mūsų gamykla
dirbtuvės
dirbtuvės
dirbtuvės
dirbtuvės
