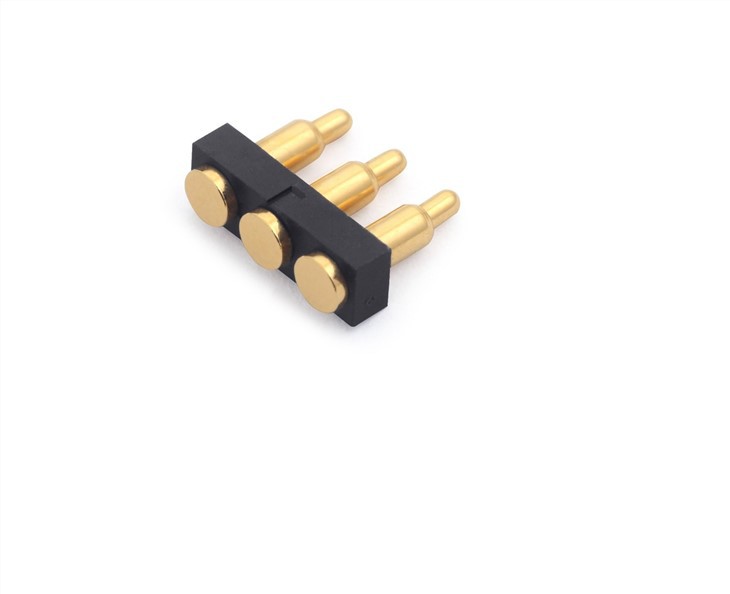

Pogo kaištis 1 eilutė 3 kaiščiai surinkimo linijai

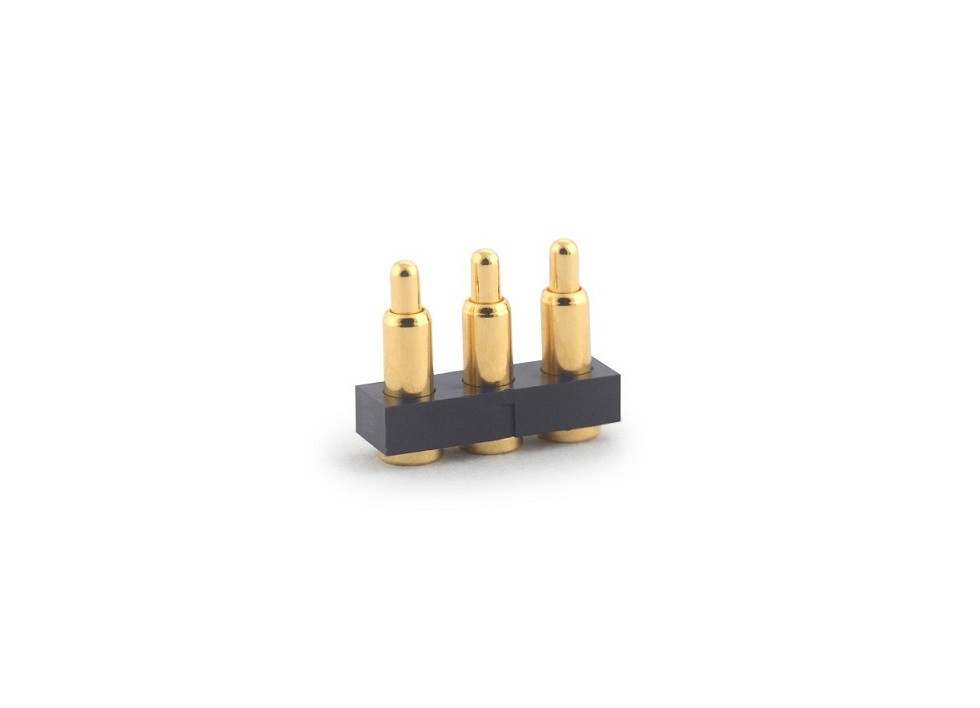

SMTPogo Pin 1Row 3pins surinkimo linijai

Specifikacija

„ThePogo pin“ produkto specifikacija yra tokia:

1.0 apžvalga

1.1 Šioje specifikacijoje apibrėžiami bendrieji „Pogo“ kaiščių serijos gaminių veikimo parametrai ir bandymo reikalavimai.

2.0 reikalavimai

2.1 Išvaizda atitinka gaminio brėžinio reikalavimus

3.0 Medžiagos ir danga

3.1 Statinė yra žalvario lydinys, kurį reikia galvanizuoti, nikeliuoti ir padengti auksu. Dengimo sluoksnio storis skiriasi dėl skirtingų gaminio naudojimo atvejų.

3.2 Plunžeris yra žalvario lydinys, kurį reikia galvanizuoti, nikeliuoti ir padengti auksu. Dengimo sluoksnio storis skiriasi dėl skirtingo produkto naudojimo.

3.3 Spyruoklė yra nerūdijančio plieno SUS 304 arba galvaninė plieninė viela.

3.4 Plastikas yra aukštai temperatūrai atspari medžiaga, tokia kaip PA46, PA4T, LCP, PA9T ir pan.

4.0 parametrai

4.1 Darbinė įtampa: 12V

4.2 Nuolatinė darbinė srovė: 1.0A

4.3 Tarnavimo laikas: 10000 kartų

4.4 Darbinė temperatūra: nuo -25 ℃ iki ﹢ 75 ℃ 95%RHMax.

4,5 Laikymo temperatūra: -40 ℃ iki ﹢ 85 ℃ 95%RHMax.

5.0 Elektros charakteristikos

5.1 Atsparumas kontaktams: Kontaktinis pasipriešinimas darbo vietoje yra<>

5.2 Išlaikyti įtampą: 500 VAC 1 minutę, didžiausia nuotėkio srovė yra 0,3 mA.

6.0 Mechaninės savybės

6.1 Teigiama jėga, darbinis taškas yra didesnis nei 30gf

6.2 Ilgaamžiškumas 20 000 kartų viršija spyruoklės jėgą

7.0 Aplinkosauginis veiksmingumas

7.1 Atsparumas aukštai temperatūrai 260 ℃, be spalvos pasikeitimo ar pūslelių po 6 min.

7.2 Pastovi temperatūra ir drėgmė 95%RH, 60 ℃, 96 valandų pastovios temperatūros ir drėgmės bandymas po kontaktinės varžos< 200="" omų,="" nepažeidžia="">

7.3 Druskos purškimo bandymas 5% druskos tirpalas 48 valandas nebus korozinis.

7.4 Litavimo skardos bandymas 245 ± 5 ℃, laikas 2–3 sekundės, drėgnoje vietoje virš 95%.

Pogo kaiščio jungtis PCB terminalui Taikoma

Kaip akumuliatoriaus spyruoklinės SMT pogo kaiščio jungties tiekėjas, mūsų SMT „Pogo Pin“, skirtas dideliam srovės įkrovimui, taikomas adapteriui, grandinės programai, HMI sprendimui ir PCB plokštės dizainui.

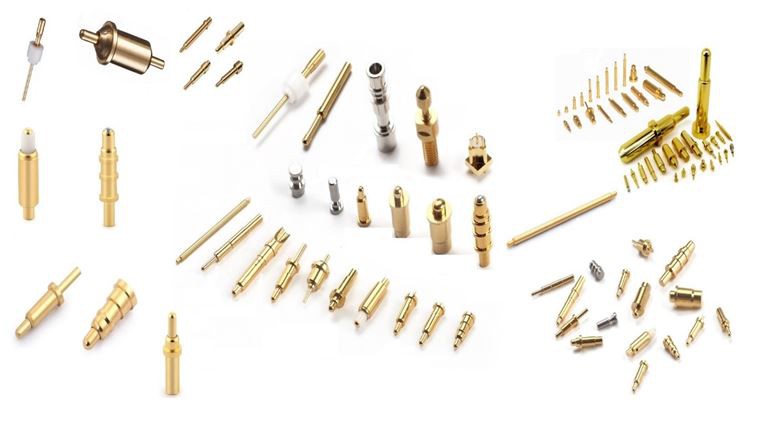

„OurSMT Pogo Pin“ dizainas

Kaip mes tai darome:

1. dvi gerai organizuotos savo prekės ženklo audituotos gamyklos

2,38 pažangios tekinimo linijos ir 12 kokybiškų skaitmeninių mašinų

3. Kasmet daugiau nei 100 klientų ir 1000 užsakymų visame pasaulyje

4.6 eilinis QIC ir 12 galutinis QC, valdykite kiekvieną jūsų užsakymo žingsnį

5.136 kvalifikuotų darbuotojų, 15 patyrusių gamybos cechų vadovų

6.12 profesionalus pardavimo vadovas, 7*24 valandų aptarnavimas

Mūsų pajėgumas

■ Pogo kaištis1.3KKpcs per dieną;

■ Nauji komponentai 300 KSets/ M

■ Tvirtinimo detalės 10 KSets/M

■ Tiksliosios dalys 100 KKpcs/M

Kokybės užtikrinimo sistema apie spyruoklės kontaktinį kaištį

Paslaugų klientai

Šiuo metu mūsų produktai sėkmingai ir plačiai naudojami produktų srityse: išmanieji nešiojami įrenginiai, „TWS Bluetooth“ ausinės, „Bluetooth“ garsiakalbiai, išmanieji namai, išmanieji telefonai, 5G ryšiai, medicinos įranga, nešiojami elektroniniai gaminiai ir kt.

Patikima ir patikima „Pogo“ kaiščių gamyba! „Good-Link“ technologija pagerina jungčių sujungimą.
