Spyruokliniai "Pogo Pins Pcb"

Spyruokliniai "Pogo Pins Pcb"

POGO PIN yra labai dažnai naudojama elektroninė jungtis. Jo pagrindinę struktūrą sudaro tekinimo vamzdis, tekinimo adata ir suspaudimo spyruoklė. Adatos vamzdelio burna yra suspausta, kad adata būtų laikoma adatos vamzdžio viduje, o kontaktinę jėgą suteikia spyruoklė, kad būtų galima nustatyti elektros jungtį tarp adatos ir doko dalių. Manau, kad daugelis žmonių nežino, kaip POGO PIN yra suvirintas.

Spyruokliniai "Pogo Pins Pcb"

Naudojant POGO PIN kodą, vyriški ir moteriški galai yra prijungti, o pogo kaištis suspaudžia tam tikrą smūgį (suspaudimo kiekis 1,0 mm, elastinė jėga 70 g±20g). Jis gali būti maitinamas, perduoti signalus ir pan., Kad būtų galima atlikti įvairias funkcijas. "Pogo Pin" gali būti lituojamas PCB, kad jis būtų pritvirtintas, arba jį galima pritvirtinti prie produkto struktūros, kuriai išspręsti reikia profesionalių dizaino inžinierių.

Spyruokliniai "Pogo Pins Pcb"

10 metų patirtis pogopin pavasario antpirščių gamyboje, kokybė ir kiekybė. Siekiant užtikrinti produktų kokybę, kiekvienos perdirbimo jungties detalės turi būti labai gerai kontroliuojamos. Mūsų gaminami pavasario antpirščiai visada išlaikė pranašumą, kai kurios gerai žinomos vidaus ir užsienio įmonės pripažino savo jungčių tiekėjus ir sukūrė gerą reputaciją.

Spyruokliniai "Pogo Pins Pcb"

Konstrukcija, naudojama PCB plokštei prijungti su nuliniu darbiniu aukščiu ir POGOPIN jungtimi, įskaitant adatos vamzdelį ir PCB plokštę, PCB plokštės viršaus viduryje atidaroma tvirtinimo skylė, adatos vamzdis yra įrengtas montavimo skylės viduje, o adatos vamzdžio viduje yra prijungimo struktūra, jungties struktūra Jį sudaro spyruoklė ir adatos velenas. Tokia struktūra, skirta pcb plokštei prijungti su nuliniu darbiniu aukščiu ir POGOPIN jungtimi, per spyruoklės elastingumą, kai POGOPIN jungtis yra prijungta prie PCB plokštės, kaiščio velenas gali būti stumiamas į vidų, suspaudžiant spyruoklę, kad PCB plokštė būtų plokščia, kad būtų pasiektas nulinis darbinis aukštis, ir kai POGOPIN jungtis yra atskirta nuo PCB plokštės, adatos velenas gali išsikišti iš adatos vamzdžio vidaus, veikiant spyruoklės jėgai, kuri pagerina praktiškumą.

Spyruokliniai "Pogo Pins Pcb"

Kaip "Pogopin pogo" kaiščiai įdiegiami į "Pcb"?

Pirma, paviršiaus laikiklis

Pogo kaištis paprastai montuojamas stabiliai, o adatos vamzdžio dugnas yra plokščias dugno dizainas, todėl galime naudoti vertikalią arba horizontalią pakuotę, kuri leidžia lengviau lituoti su PCB. Be to, kai kurios adatos turi kaiščių sulokavimą gale, todėl nėra poslinkio ir jis veiks geriau.

Antra, tiesios lydainės uodegos montavimo metodas

Paprastas įskiepių paketas lengvam litavimui. Be to, mes dažnai naudojame uodegos galo papildinius paketus, kurie taip pat suteikia pogo pin gamintojams daugiau galimybių naudoti erdvę.

Trečia, plūduriuojantis įrengimas

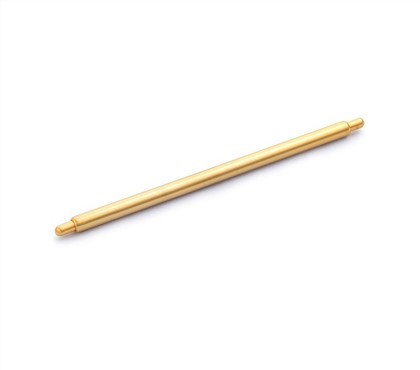

Daugiausia priima dvigalvį dvigubo veikimo dizainą, kuris labiau tinka prijungimui be suvirinimo slėgio, leidžiantis inžinieriams turėti daugiau erdvės lankstumo, kai daroma dvipusė jungtis prie lentos ir lentos.

Pirmiau minėti taškai yra keletas diegimo metodų pogo pin pavasario antpirštis rekomenduojama jums šiandien. Yra daug kitų diegimo būdų pogo pin pavasario antpirštis, mes vis dar turime pasirinkti pagal mūsų realią situaciją.
