7 „Pogo Pin“ naudojimo ypatybės
Jungtys su „pogo“ kaiščiais (taip pat žinomos kaip „Pogo Pin Connectors“) pamažu populiarėja ir naudojamos pagrindinių žinomų gamintojų gaminiuose. Pavyzdžiui, Apple ir Microsoft.
Apie Pogo Pin kilmę
Kaip pavadinime minimos 7 priežastys, toliau trumpai paaiškinama pogo kaiščio kilmė. Jungtys paprastai naudojamos daugiau nei 50 metų. Didesnį darbo stažą turintys inžinieriai iš pradžių nerekomendavo pogo kaiščių. Jie manė, kad pogo kaiščių naudojimas yra nestabilus, silpnos srovės, jautrus bet kokiai vibracijai ir netinkamas kitai duomenų perdavimo įrangai.
Kadangi puslaidininkių bandymų pramonė pastaraisiais metais suklestėjo, spyruoklinių bandymo kaiščių našumas labai pagerėjo. Atsižvelgiant į technologijų plėtrą, reikalaujama, kad gaminio dydis būtų kuo mažesnis. Kad atitiktų jungties specifikacijas, „Pogo“ kontaktų jungtims naudojami puslaidininkių proceso bandymo kaiščiai. Vidurinio zondo pagamintas pogo kaištis yra beveik mažesnis nei 2 mm, o mažesnis nei 0.1 mm yra retas.
Įdomu, kodėl šiais laikais tokios populiarios „Pogo“ kaiščių jungtys?
Kodėl jis taikomas daugeliui programų? Leiskite man pasakyti jums!
1. Palyginti mažesnė kaina
Daugumoje jungčių naudojamas štampavimo procesas, kurio metu naudojant modulius metalo lakštas paverčiamas atitinkama forma. Spustelėkite šį vaizdo įrašą, kad sužinotumėte apie procesą!
Priešingai, „pogo“ kaiščiai naudoja tekinimo procesą, kad greitai pasuktų metalines medžiagas be papildomo galų grandymo. Skirtumas tarp šių dviejų procesų yra modulių gamybos kaina. Moduliai gali kainuoti iki 5 USD,{1}}, ir tai, žinoma, yra įtraukta į kainą ir yra vienas iš veiksnių, turinčių įtakos produkto kainai. Kaina apskaičiuojama taip:
Jungties kaina ir modulio kaina / kiekis=galutinė jungties vieneto kaina
0.4 USD plius 3500 USD/10.{4}}.75 USD
Spyruoklinės jungtys yra veiksmingiausia alternatyva, ypač nedaugeliui jungčių, kurias reikia pritaikyti. Iliustruotame pavyzdyje skirtumas gali padidėti iki 80 procentų .
2. Pagerinkite vartotojo patirtį

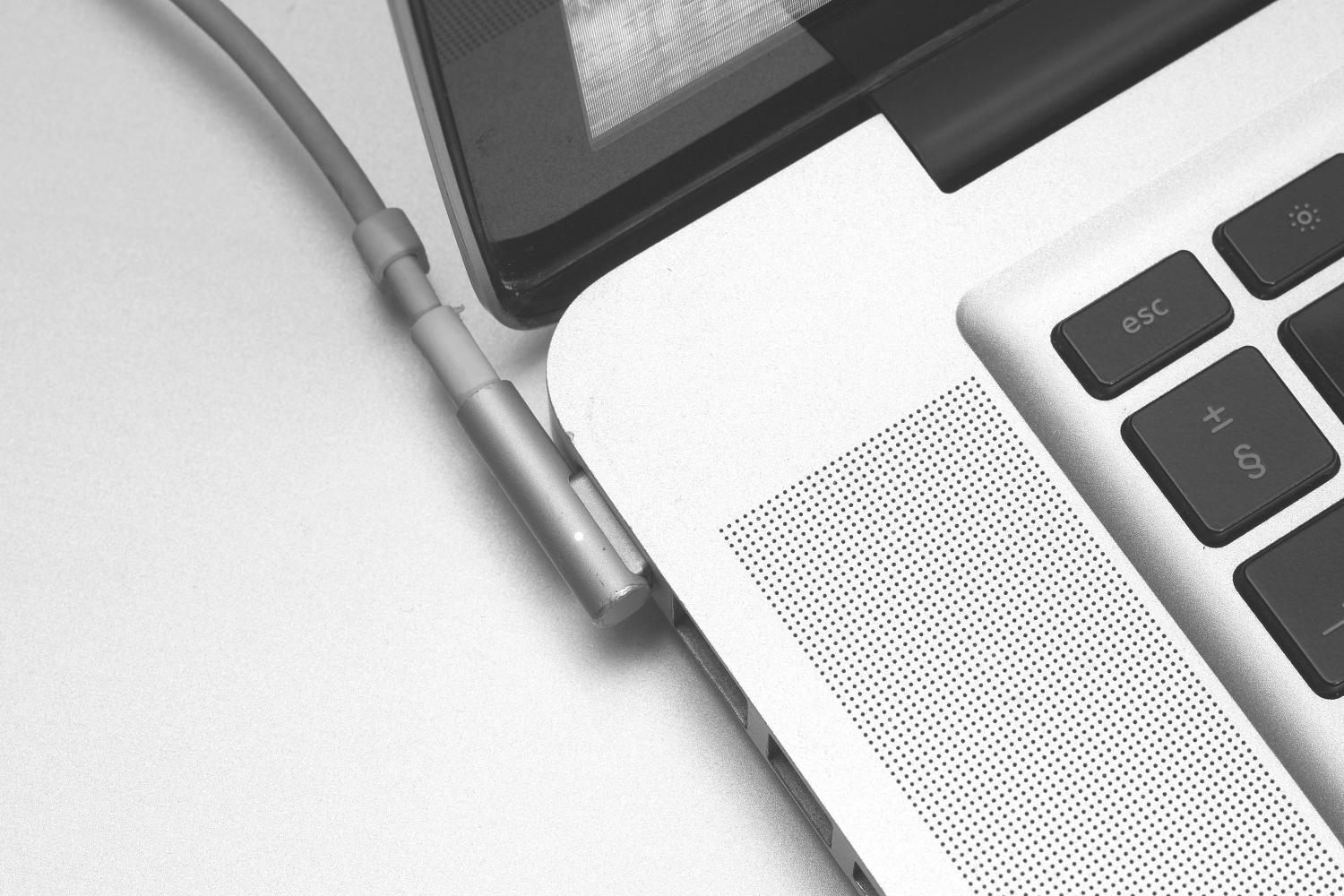

Spyruoklinės jungtys yra labai patogios, o „Apple“ gaminiuose esame tikri, kad taip yra. Kai pirmą kartą panaudojau „Apple“ planšetinio kompiuterio magnetinį įkroviklį, buvau gana sutrikęs. Kol jis bus šalia nešiojamojo kompiuterio, įkroviklis bus tiesiogiai prijungtas prie kompiuterio, o tai labai patogu naudoti ir yra sumanios konstrukcijos.
Šiek tiek patobulinus šiuos produktus, jie gali sukurti įspūdingų rezultatų vartotojams ir pritraukti daugiau prekės ženklui lojalių klientų. Pogo smeigtukai pagerina klientų patirtį, ypač naudojant automatizuotą ir nuoseklų naudojimą.
3. Labiau tinka naudoti mažo dydžio

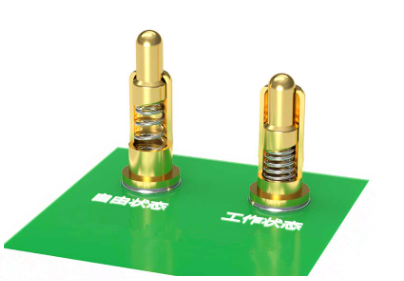

Dauguma jungčių yra stabilios, bet palyginti didelės, kitaip jos yra mažos, bet lengvai pažeidžiamos. Tačiau spyruoklinio tipo jungtis apjungia du aukščiau išvardintus privalumus, o dydis yra itin mažas, tačiau gali atlaikyti 1,000,000 naudojimą. Kai spyruoklė tolygiai suspaudžiama, spyruoklė padidina slėgį lenkimo vietoje. Dėl specialios vidinės spyruoklės konstrukcijos ji gali išlaikyti mažą Dydžio ir stabilumo privalumai.
4. Ilgiausiai tarnaujantis variantas
Jungtys, kuriose yra pogo kaiščiai, yra ypač patvarios. Skirtingai nuo kitų jungčių, kai pogo kaiščiai spaudžiami vertikaliai, visi komponentai gali sumažinti kiekvieno komponento susidėvėjimą presavimo proceso metu. Problema ta, kad įkišus jungtį, abiejose pusėse bus įbrėžimų, kurie sunaikins paviršiaus dangą, sumažins srovės galią ir rimtai paveiks didesnę jėgą, reikalingą naudojant kištukinę jungtį. Tačiau, kai pogo kaiščio komponentai trinasi, nepažeisdami adatos veleno ir adatos vamzdžio, inžinierius apribos ir nurodys viduje sukuriamą trinties jėgą.
5. Aukštos tolerancijos tolerancija
Pogo kaiščio jungtis suteikia didesnę judėjimo erdvę nei bendrosios jungties vidinė struktūra ir suteikia inžinieriams bei vartotojams didelę laisvę naudojant jungtį, o gamybos klaida nesukels per daug problemų. Pavyzdžiui, LG G6 išmaniųjų telefonų partnerystės atveju kilo problema dėl netinkamai veikiančio pirštų atspaudų jutiklio telefono gale. Kai vartotojas paliečia pirštų atspaudų jutiklį, mobiliojo telefono viduje esanti maža plokščia spyruoklinė jungtis bus grąžinta į mobiliojo telefono sistemą. Šiltose vietose plastikinis galinis apvalkalas išsiplės, kad atskirtų jungtį nuo jungties. Kad išvengtumėte prijungimo, naudokite „pogo“ kaiščius. Naudojant prietaisą, jis gali būti pažeistas.
6. Lengva surinkti
Pagrindinis projektavimo aspektas yra inžinierių surinkimo būdas. Bendrųjų jungčių gamyba reikalauja papildomų procesų ir brangių išlaidų, o naudojant pogo kaiščius plokštės ir plokštės jungtims nereikia jokios specialios apdailos.
Surinkimo procese labai lankstūs komponentai gali būti greitai surinkti, todėl pogo kaiščiai yra geriausias pasirinkimas. Taip pat siūlome pogo kaiščius su varžto funkcija, kuri leidžia inžinieriams derinti montavimo ir sujungimo funkcijas.
7. Teikti pastovią srovę
Galiausiai, pogo kaištis suteikia neįsivaizduojamai stabilią srovę ir gali būti sumontuotas savarankiškai, naudojant specialią spyruoklės jėgą ir dizainą. Padidėjus elastinei jėgai, adatos veleno išspaudimas adatos vamzdžio viduje bus stabilesnis ir geresnis elektros laidumas.
Didelės srovės pogo kaiščio konstrukcija gali padaryti srovę stabilesnę. Jei įvyksta trumpalaikis pertrūkis, srovės srautas per spyruoklę sudegins spyruoklę ir galiausiai suges adata. Todėl padidinus kontaktinių taškų skaičių tarp adatos veleno ir adatos vamzdelio, sumažėja momentinio nutrūkimo tikimybė.
