Didelės srovės įkrovimo jungties laidas 15A-30A
Konstrukciniai techniniai reikalavimai:
1. Jungtyse yra vyriški, moteriški ir vyriški lizdai. Jungties tipas yra 2P, o atskaitos kaiščio atstumas yra 4,2 mm;
2. Vyriškos galvutės išorinėje konstrukcijoje yra 4 varžtų skylės. Dydžio reikalavimai pateikti paveikslėlyje žemiau. Vyriškas laidas palaiko suvirinimo 18# AWG silikoninę vielą:
3. Moteriškos galvos galas skirtas dengti guma, o gumuotos galvutės galinės nugaros dalies ilgis neviršija 5mm.
Moteriškas laidas palaiko 18#AWG silikoninės vielos suvirinimą;
1. Moteriška galva 2. Vyriška galva 3. Vyriška galvos sėdynė 4. Anti-reversinė konstrukcija, atitinkanti vyriškas ir moteriškas galvas ir pažymėta ant plastikinio apvalkalo plius
5. Vyriškos sėdynės plastikinio apvalkalo dydis yra toks, kaip parodyta paveikslėlyje, o kaiščio tipas taip pat palaiko suvirinimo 18#AWG silikoninę vielą;
6. Reikalingas įterpimo jėgos diapazonas: ištraukimo jėga 1~2kg, įterpimo jėga 2~4kg;
Bendras ilgis Mažesnis arba lygus 20 mm Elektros techniniai reikalavimai:
1. Nuolatinė srovė 12~15A, momentinė srovė 25~30A;
2. Naudokite įtampą, mažesnę arba lygią 250 V, atlaikyti įtampą, didesnę arba lygią 1500 V;
3. Kontaktinė varža Mažesnė arba lygi 0.8mΩ, izoliacijos varža didesnė arba lygi 500MΩ;
4. Varinių dalių paviršius yra paauksuotas 2U, o tarnavimo laikas yra daugiau nei 1000 kartų;
5. Atraminis vielos matuoklis iki 18# AWG;
6. Atsparumo temperatūrai diapazonas -25~120 laipsnių ;
7. Antipireno klasė UL94-VO, atitinka RoHS;

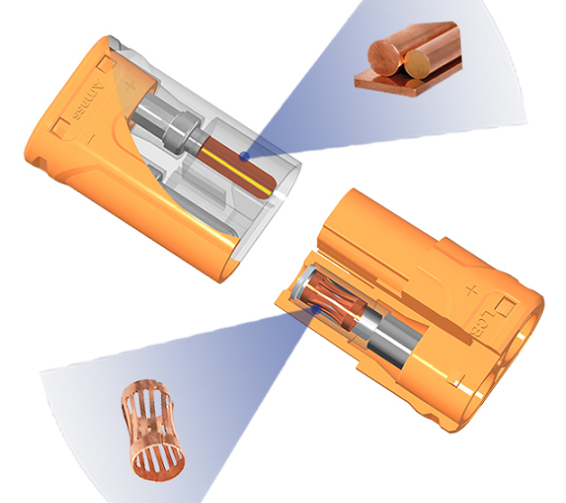

Vyriškas φ1,4 Varis 6,2 Moteris Silikoninė viela Vyriška sėdynė 8,4
