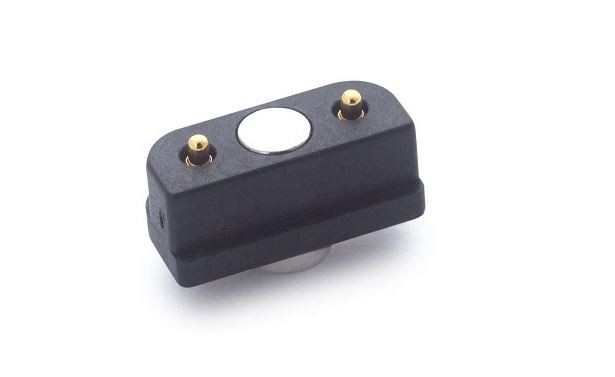

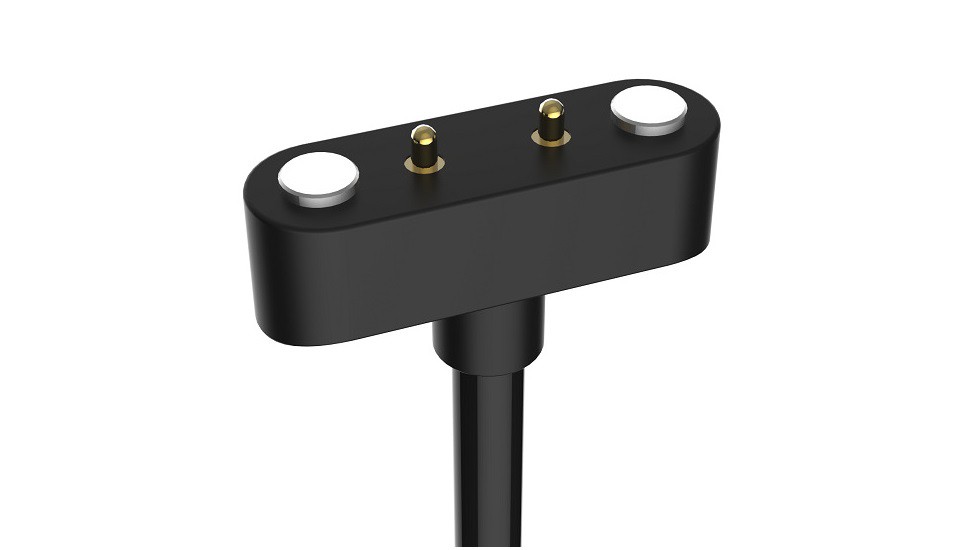

Magnetinis pogo pin įkrovimo kabelis
Magnetinės jungtys, taip pat žinomos kaip magnetinės jungtys, magnetinės jungtys ir magnetinės jungtys, yra kai kurios jungtys, plačiai naudojamos elektroniniuose įrenginiuose, daugiausia sudarytos iš pogo kaiščių ir magnetų. Dėl magneto struktūros dizaino ir magneto, kuris liečiasi ir traukia, jis suteikia magneto tipo jungtį, kuri turi didelę adsorbcijos jėgą ir tinka mažo dydžio struktūroms bei lengviems ir ploniems gaminiams.
Pagrindinės funkcijos:
1. Ilgas tarnavimo laikas, panaudojimų skaičius gali siekti daugiau nei 100 000 kartų
2. Nėra pelėsių atidarymo, patogu pritaikyti klientui ir taupyti išlaidas
3. Tampriąją jėgą galima tiksliai išmatuoti ir sureguliuoti
4. Įvairūs gamybos režimai, patogūs klientams (SMT, papildiniai ir kt.)
5. Mažas tarpas, taupantis erdvę, suteikiant dizaineriams lankstesnę konfigūracijos struktūrą
6. Mažas induktyvumas, geresnis aukšto dažnio sprendimas
7. Laikytis RoHS ir HF (jungties) reikalavimų
Produkto charakteristika:
Magneto padėties nustatymas: naudokite magnetus, kad automatiškai pritrauktumėte, išlygintumėte ir net išvengtumėte kvailysčių
Apsauga nuo kritimo: siurbimo sąsają lengva nuimti, o mašiną vairuoti nėra lengva
Ilgas tarnavimo laikas: daugiau nei 10 000 kartų
Vandeniui atsparus dizainas: aukštesnis nei IP67
Greitas įkrovimo laikas: atlaiko didelės srovės perdavimą 1A-100A konstrukcija
Tinkinimas: įvairios formos ir stiliai, kad atitiktų pagrindinio produkto formą, pagerintų produkto kokybę ir sukurtų pardavimo taškų
Produkto struktūra:

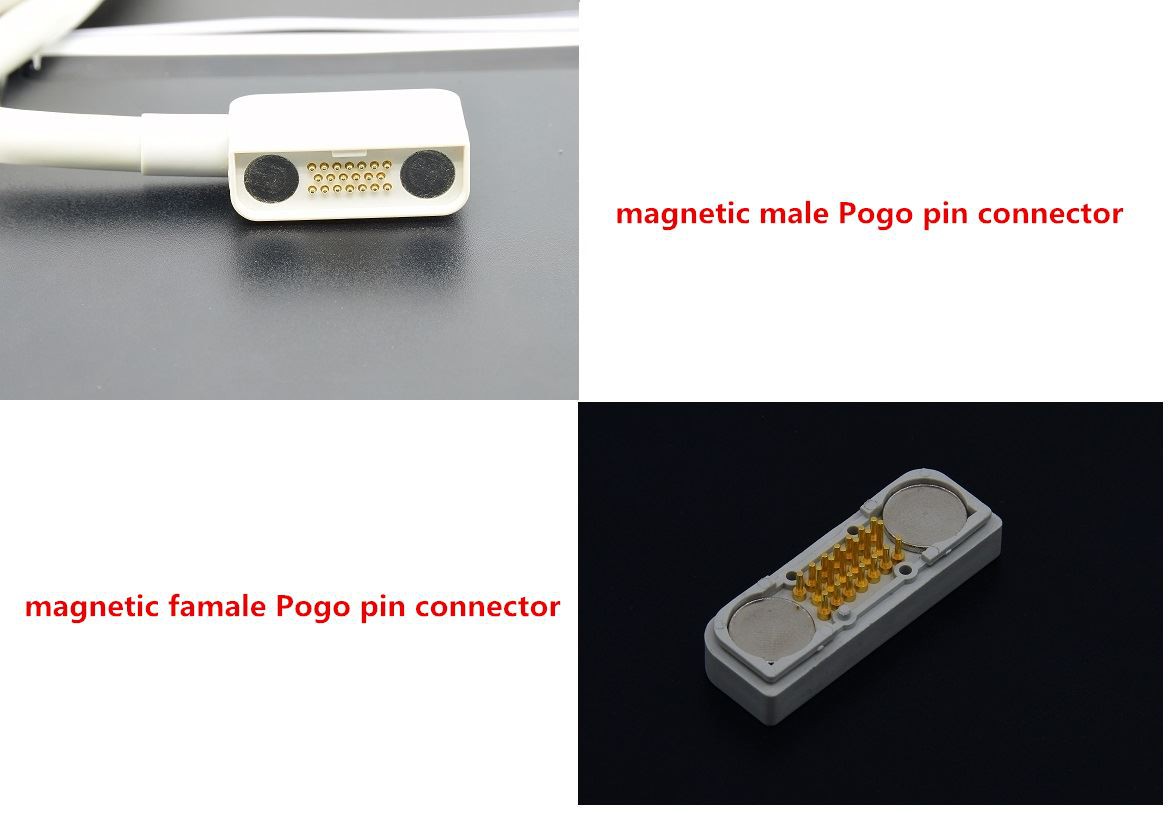

Magnetinio tipo jungtį sudaro išorinis galo komponentas ir vidinis galo komponentas, bendraašis su išoriniu galo komponentu. Vyrišką galinį komponentą sudaro pirmoji išorinio žiedo guminė dalis, pirmoji žiedo guminė dalis, pirmasis žiedo magnetas ir du išoriniai PIN. Pirmasis žiedo magnetas yra įdėtas tarp pirmosios išorinio žiedo guminės dalies ir pirmosios vidinio žiedo guminės dalies, ir du vyriškos PIN adatos praeina per pirmąją vidinę žiedo guminę dalį; vidinio galo mazgą sudaro pirmoji vidinė žiedinė guminė dalis. Dvi išorinio žiedo guminės dalys, antra vidinio žiedo guminė dalis, antras žiedo magnetas ir du moteriški PIN kaiščiai. Antrasis žiedo magnetas yra įtaisytas tarp antrosios išorinės žiedo guminės dalies ir antrosios vidinio žiedo guminės dalies. Ant dviejų vidinių žiedo guminių dalių pradurtos dvi moteriškos PIN adatos; pirmasis žiedinis magnetas atitinka antrąjį žiedinį magnetą, o priešingas antrojo žiedinio magneto galas yra priešingas poliškumu, o du vyriški PIN kodai atitinka dvi vidines PIN adatas, o viename žiedinės PIN adatos gale yra aklina skylė PIN adatai įterpti.
