POGO PIN projektavimo ir gamybos procesas
Kaip išsirinkti tinkamą POGO PIN kodą
1. Geras POGO PIN kodas turi atitikti šiuos tris punktus:
①Patikima kokybė
② Stabilus veikimas
③ Atitikti reikalavimus.
Labai svarbus ir savalaikis užsakymų pristatymas. Norėdami ištirti, geriausia kreiptis į POGO PIN jungties gamintoją. Gamyklos mastas, sėkmingi sprendimai, perdirbimo įranga, gamybos pajėgumai ir MTEP pajėgumai – visa tai tiesiogiai veikia produkto kokybę, pristatymo pajėgumus ir techninę pagalbą. Zhongzhengtian turi pranašumų projektavimo schemoje, masinės gamybos sąnaudose ir prekių pristatymo pajėgumuose pramonėje. Sveiki draugai atvykę į gamyklą bendrauti.
POGO PIN vadovaujasi trimis, trimis ir keturiais principais
1,40 procentų problemų kyla dėl dizaino
Priekinės dalies konstrukcija neprotinga, o galinė – nenaudinga (pavyzdžiui, antgalis yra aukščiau nei plastikinė plokštuma, PIN kodo adatų atstumas netaisyklingas ir pan.).
2,30 procentų problemų kyla iš bendravimo
Ankstyvajame etape nebuvo aiškus įvairių techninių reikalavimų perdavimas, neaiškus faktinis gaminio naudojimas, o tai taip pat buvo viena iš pagrindinių dažnų problemų priežasčių (pvz., RF antpirštis naudojamas kaip įkrovimo antgalis dėžė, tikrasis darbinis aukštis neatitinka brėžinio, centro atstumas nepatvirtintas ir pan.). Suprasti kliento funkcinius reikalavimus ir taikymo sritį bei gali pagrįstai rekomenduoti Pogo kaiščio specifikacijas ir parametrus;
3,30 procentų problemų kyla dėl proceso
Gaminio surinkimas turi keletą procedūrų, o POGO PIN kodas yra negrįžtamai sugadinamas dėl netinkamo veikimo gamybos procese (pvz., pažeistas antgalis, vamzdyje yra pašalinių daiktų, SMT išmetimas ir pan.).

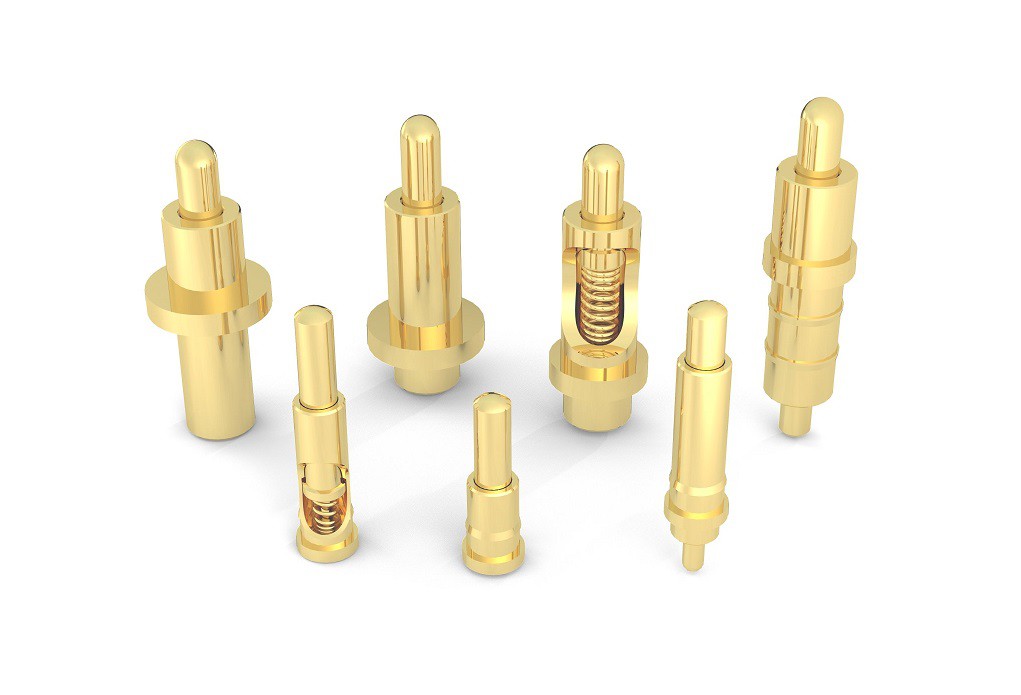

Pagrindinis POGO PIN įvadas
Kodėl POGO PIN turi nuožulnią struktūrą: Pogo PIN stūmoklio dugnas paprastai yra nuožulnus. Nuožulnios konstrukcijos funkcija yra užtikrinti, kad „Pogo Pin“ laikytų adatą (stūmoklį) kontaktą su vidine adatos sienele (vamzdžiu), kad srovė daugiausia praeitų. Auksuota adata (stūmoklis) ir adata (vamzdis), užtikrinančios Pogo Pin stabilumą ir mažą varžą.
Kodėl POGO PIN naudoja apvalią galvutės struktūrą? Kadangi Pogo Pin paprastai yra palyginti mažas, reikalingas elastingumas nėra toks stiprus. Jei jis naudojamas ant maitinimo bloko ar apšvietimo, elastingumas yra keturi ar penki šimtai gramų ar net vienas ar du kilogramai. Natūralu, kad geriau jį padaryti plokščią. , Plokščioji galvutė turi didelį kontaktinį plotą, o jos jėgos pakanka, kad sulaužytų kontaktinio paviršiaus oksido sluoksnį, kad jis visiškai prisiliestų. Dauguma apvalių galvučių yra naudojamos TWS Bluetooth ausinėse ir išmaniuosiuose laikrodžiuose su apyrankėmis. Didžiausia tamprumo jėga neviršija 150 gramų (įkrovimo dėžutės antpirščio tamprumo jėga yra tarp 20-35gf), o kontakto tarp paviršiaus ir paviršiaus tamprumo jėga bus išsklaidyta, o varis stulpelis ausinių gale nebus sulaužytas. Oksido sluoksnio nepakanka, todėl kontaktas yra nepakankamas ir prastas kontaktas. Šiuo metu, jei taško ir paviršiaus kontaktui sukurti naudojama apvali galvos konstrukcija, tamprumo jėga susikaupia viename taške ir kontakto, žinoma, pakaks.
Veikimo parametras / našumo parametras
pagrindiniai veikimo parametrai
A. Darbinė įtampa: mažesnė nei 12 voltų nuolatinė
B. Nominali srovė: 1.0 Amperai /Pin
C. Darbinė temperatūra: nuo -40 laipsnio iki 85 laipsnių.
D. Laikymo temperatūra: 25 laipsniai plius / -3 laipsniai .
E. Darbo aplinkos drėgnumas: nuo 10 procentų RH iki 90 procentų RH
F. Patvarumas (gyvenimo laikas): 10,000 ciklų.
G. Kontaktinė varža: 200 mOhm Maks. @darbinis insultas
(Darbo eigos metu: 200 mOhm/maks.)
Gamybos procesas/制造工艺
Gaminio surinkimo būdas

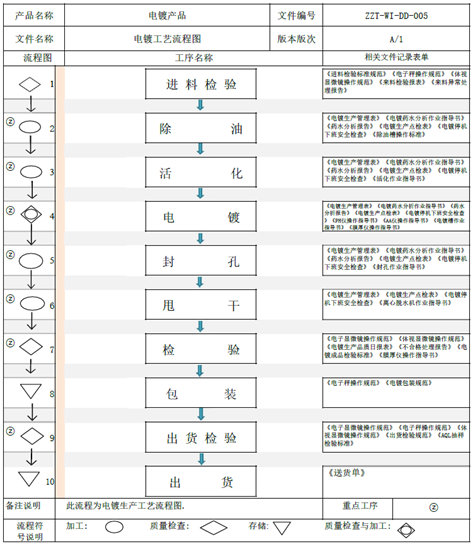

Galvanizacijos proceso eiga
Kokius parametrus reikia patvirtinti priekiniame projekte
① Patvirtinkite atstumą nuo PCB plokštės iki varinės kolonėlės kontaktinio paviršiaus ausinių gale (ty POGO PIN kodo darbinį aukštį).
② Patvirtinkite atstumą nuo PCB plokštės iki plastikinio įkrovimo dėžutės paviršiaus (tai yra, maksimalus POGO PIN adatos vamzdelio aukštis, adatos vamzdelis neturi viršyti šio aukščio).
③ Patvirtinkite atstumą tarp PIN kodo adatos centro ir apskritimo centro
(Vėliau klijuodami patvirtinkite skrybėlės dydį, kad išvengtumėte trukdžių SMT lopymo metu).
④ Patvirtinkite PCB plokštės dydį ir erdvę po plokšte
(Optimizuotas ir patobulintas POGO PIN).
PS: PCB plokštės skersmuo rekomenduojamas 1,6 mm, o antpirštį rekomenduojama padaryti kaip perforuotos plokštės konstrukciją, kad efektas būtų geresnis ir turėtų šiuos privalumus: ① Pleistras tvirtesnis; ② Padidėja adatos vamzdelio erdvė, adata iš anksto paspaudžiama daugiau ir kontakto pakanka.
Kodėl adatos dugnas turi būti nuožulnus: jei ji yra plokščia, srovę ves spyruoklė, kuriai keliami dideli reikalavimai, o spyruoklė yra tokia plona, kad ją lengva perdegti.
