Jungtys naudojamos labai dažnai, ir visi yra susipažinę su jungtimis. Tačiau naudojant jungtį gali kilti ryšio trikties problema. Šiame straipsnyje redaktorius supažindins su jungties ryšio gedimo priežastimis. Be to, šiame straipsnyje bus aptartos plokštės ir plokštės jungties bandymo svarstymai.
1. Diskusija apie jungties sujungimo gedimo priežastį
Palyginti su išoriniu laidininku, vidinis jungties laidininkas yra mažesnio dydžio, o silpno stiprumo vidinis laidininkas gali sukelti prastą kontaktą ir sukelti jungties gedimą.

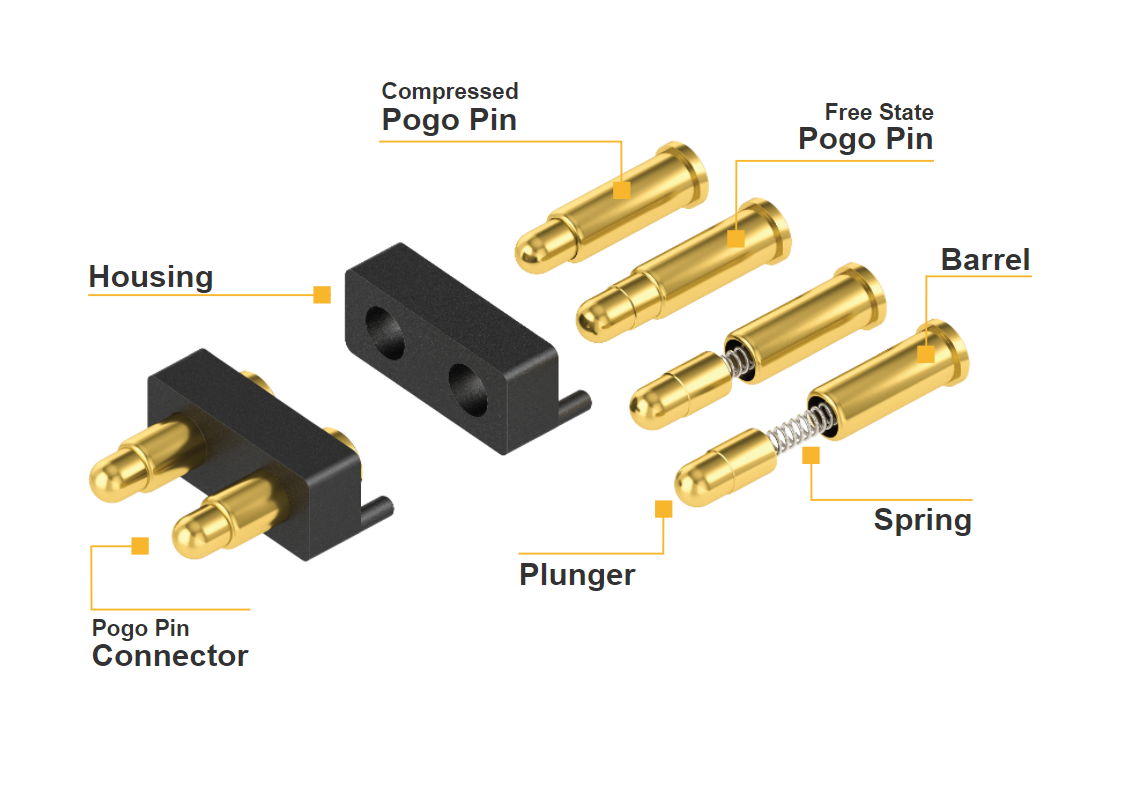

Dauguma vidinių jungties laidininkų naudoja elastinius sujungimo būdus, pvz., spyruoklinio nagų tipo elastinę jungtį, lizdo lizdo tipo elastinę jungtį, silfono tipo elastinę jungtį ir pan. Tarp jų yra paprasta lizdo elastinga jungties konstrukcija, mažos apdorojimo sąnaudos, patogesnis surinkimas, o taikymo sritis yra pati didžiausia.
1. Vidinis laidininkas nėra tvirtai pritvirtintas
Montavimo reikmėms daugelio RF bendraašių jungčių struktūroje (pvz., N tipo, 3,5 mm) vidinis laidininkas yra padalintas į dvi dalis ties dielektrine atrama ir tada sujungiamas varžtais. Tačiau dėl mažo vidinio laidininko skersmens, jei ant srieginės jungties montuojant netepami klijai, kad ji būtų pritvirtinta, vidinio laidininko jungties stiprumas yra labai prastas, ypač kai kurių mažų RF koaksialinių jungčių atveju. Todėl, kai jungtis yra prijungta ir atjungta daug kartų, veikiant ilgalaikiam sukimui ir įtempimui, vidinis laidininko sriegis gali atsilaisvinti ir nukristi, todėl sujungimas gali sutrikti.
Viena iš dažniausiai naudojamų RF koaksialinių jungčių konstrukcijų yra ta, kad vidinis laidininkas, dielektrinė atrama ir išorinis laidininkas yra sujungti klijais. Jeigu šioje konstrukcijoje užteptų klijų neužtenka arba surinkimo metu nepakanka klijų sujungimo stiprumo, klijuota dalis dėl naudojimo metu veikiančios jėgos gali lūžti, dėl ko vidinis laidininkas sukasi arba judės ašine kryptimi, vidiniai laidininkai Neįmanoma sukurti gero elektros kontakto ir sujungimas nutrūksta.
Tobulinimo būdas: Kai koaksialinė jungtis surenkama, ant srieginės jungties galima užtepti atitinkamą kiekį laidžių klijų arba sriegio fiksavimo priemonės, kad padidėtų srieginės jungties patikimumas. Reikėtų rinktis didesnio sukibimo stiprumo klijus, o klijuojant klijai turi užpildyti visą suklijuotą skylę; suklijuotos vidinio laidininko dalies raižymas padidina vidinio laidininko ir klijų sąlyčio plotą, kad vidinis laidininkas nesisuktų; tinkamai sureguliuokite vidinį laidininką Dėl laidininko, išorinio laidininko ir dielektrinės atramos radialinių matmenų ir leistinų nuokrypių vidinis laidininkas ir dielektrinė atrama, tarp dielektrinės atramos ir išorinio laidininko tinka trukdžiai, taip pat gali trys tvirčiau dera tarpusavyje.
2. Netinkamas vidinio laidininko lizdo arba kaiščio dydis
Jei lizdo vidinio laidininko angos skersmuo yra mažesnis už nurodytą dydį, kai kaiščio vidinio laidininko kaištis patenka į lizdą, lizdas bus per daug išsiplėtęs, deformacijos dydis viršys jo elastinės deformacijos diapazoną, plastikas įvyks deformacija ir bus pažeistas lizdo laidininkas; Priešingai, jei kaiščio skersmuo yra per mažas, kai kaištis ir lizdas sutampa, tarpas tarp kaiščio ir lizdo sienelės yra per didelis, du vidiniai jungties laidininkai negali glaudžiai liestis. , kontaktinė varža tampa didelė, o jungties elektros veikimo rodikliai taip pat bus prasti.
Tobulinimo metodas: Nesvarbu, ar lizdo ir kaiščio suderinimas yra pagrįstas, galime išmatuoti standartinio matuoklio kaiščio ir lizdo laidininko įkišimo ir sulaikymo jėgą. N tipo jungčių įkišimo jėga, kai skersmuo Φ1,6760 plius 0,005 standartinio matuoklio kaištis suderinamas su lizdu, turi būti mažesnė arba lygi 9N, o laikymo jėga, kai skersmuo Φ1.{7}}.005 standartinio matuoklio kaištis ir vidinis lizdo laidininkas yra suderinti Didesnis nei 0,56 N arba lygus jam.
Todėl kaip patikrinimo standartus galime naudoti įterpimo jėgą ir sulaikymo jėgą. Reguliuojant lizdo ir kaiščio dydį ir toleranciją, taip pat laido senėjimo apdorojimo procesą lizde, galima reguliuoti įterpimo jėgą ir laikymo jėgą tarp kaiščio ir lizdo. atitinkamame diapazone.
