Šiais laikais begalė elektroninių prietaisų, tokių kaip išmanieji telefonai, planšetiniai kompiuteriai, gliukozės kiekio kraujyje matuokliai ir kt., turi vis griežtesnius dydžių reikalavimus, o interjeras vis griežtėja, tad jungtims vietos nebelieka daug. Taigi kuo mažesnė jungtis tampa, tuo svarbesnė ji tampa. Ši tendencija pastebima ir gynybos bei kosmoso srityse, pavyzdžiui, palydovuose, valdomose raketose ir aviacijos elektronikos sistemose, kur kompaktiškumo reikalavimus gali patenkinti tik „miniatiūrinės“ jungtys. Kadangi mažesnių jungčių paklausa ir toliau auga, projektavimo inžinieriai susiduria su naujais iššūkiais. Jie nebegali įdėti jungties dizaino į galutinį projekto etapą. Mikro jungtys reikalauja iš anksto apgalvotos. Tam reikia, kad dizaineriai atsižvelgtų į įvairius veiksnius, tokius kaip pakuotė, ilgaamžiškumas, srovės perdavimo pajėgumas ir pakeičiamumas.
Septynios miniatiūrinių jungčių dizaino kryptys
1. Apsvarstykite jungtis projektavimo pradžioje
„Inžinieriai taip susitelkę kurdami bendrą sistemą, kad jungtį įdeda pačioje projektavimo pabaigoje“, – sakė mūsų produktų kūrimo inžinerijos direktorius Mitchas. "Jie mano, kad jungtis yra paprasta, todėl jie gali užbaigti "To" etapą. Tada jie įstringa su savo dizainu." Jis matė per daug istorijų apie dizainerius, kurie paskutiniuose projektavimo etapuose skuba kurti jungtis. Jis pasakojo, kad daugeliu atvejų dizaineriai, norėdami užbaigti projektą, turi pasirinkti nestandartines jungtis, o tai ne tik padidina išlaidas, bet ir vėluoja pristatymo laiką. Kad išvengtumėte tokių problemų, atitinkami ekspertai rekomenduoja anksti apgalvoti jungtis, kurias naudosite projektuojant, o tada rezervuoti joms skirtą erdvę ir kurti aplink jas. „Nėra jokios priežasties sakyti: „Pirma, nuspręskite, kurios jungties jums reikia“, – sakė mūsų produktų kūrimo inžinierius Morley, – bet jei taip būtų, tai iš tikrųjų sutaupytų daug laiko ir daug rūpesčių.
2. Suvokti erdvės apribojimus
Nors miniatiūrinės plokštės ir plokštės jungtys paprastai yra mažesnės nei 1 mm storio, jos taip pat dažnai naudojamos sandariai supakuotose srityse. Norėdami išspręsti galimas pakavimo problemas, dizaineriai turi atsižvelgti į grandinių pėdsakus ant PCB, taip pat į papildomus laidus, prijungtus prie jungčių. „Dėl mažesnio žingsnio reikia siaurinti pėdsakus ir laidus“, – sakė Mike'as Higashikawa, Molex srities produktų vadovas. Be to, atminkite, kad kai kurios jungtys (pvz., lankstaus kabelio jungtys) suteikia galimybę apversti pirmyn ir atgal. Kurdami sistemą turite atsižvelgti į šiuos apvertimo būdus. Pavyzdžiui, gali būti sunku pasiekti atgal atsuktą jungtį, jei priekyje ir gale yra kitas komponentas. Galiausiai, dizaineriai taip pat turi žinoti, kad ant paviršiaus montuojami įrenginiai kartais negali apdoroti mažesnių komponentų. Kai kuriais atvejais, norint išspręsti šias problemas, jiems reikia naujų vakuuminių purkštukų.
3. Išsiaiškinkite esamą apkrovą
Mažėjant jungties dydžiui, mažėja ir jungties srovės talpa. Paprastai mikro jungtys gali atlaikyti nuo 200 mA iki 500 mA, o tai yra maždaug pusė dabartinių didesnių plokščių ir plokščių jungčių. Norint kompensuoti mažesnę srovės pralaidumą, projektuotojams gali tekti padidinti terminalų skaičių.
4. Atsižvelkite į mažų/mikro jungčių stabilumą
"Turiu patarti šiuo klausimu ne tik projektavimo etape, bet ir surinkimo proceso metu, kad jie būtų apsaugoti nuo pažeidimų." Morley, radijo dažnių programų mikrojungčių projektavimo ekspertas, primena, kad jo projektuojant karines, kosmose, pusė jungčių buvo sunaikinta per bandymų etapą.
Jo teigimu, jei į šį klausimą neatsižvelgsime, gali padidėti išlaidos. Pažeistas jungtis reikia iš naujo sukonfigūruoti, atnaujinti ir pažymėti. Gali prireikti pakeisti brangesnių, vietoje keičiamų jungčių, o toks pakeitimas gali papildyti projektavimo laiką dar savaite ar dviem.
„Reikėtų pažymėti, kad visada pirmenybę teikite esamoms jungtims ir, jei šios jungtys nesuderinamos su jūsų dizainu, apsvarstykite galimybę sukurti savo, o tai gali sutaupyti daug laiko“, - sakė Morley.
5. Apsvarstykite galimybę lengvai pakeisti
Jei gaminio išorė uždaryta, jums reikia jungčių, kurias būtų galima pakeisti iš išorės. Priešingu atveju turėsite atlikti kai kuriuos litavimo darbus.
„Kuo daugiau tai darysite, tuo labiau įgudsite tokius įgūdžius kaip suvirinimas, tačiau tuo didesnė rizika sugadinti visą sistemą“, – sakė Morley.
6. Suprasti funkcinius jungties reikalavimus
Tiekėjams reikia, kad klientai visiškai išreikštų savo poreikius, kitaip jie gali neteisingai suprasti klientų poreikius. Tai ypač svarbu, kai reikia gaminti pagal užsakymą pagamintas jungtis.
„Labai svarbu tiksliai suformuluoti jungties reikalavimus“, – sako Story. „Jei jis neaiškus arba praleistas, rizikuojame praleisti pagrindinius dizaino reikalavimus.
7. Atsižvelkite į mechaninį įtempį
Temperatūra, smūgis ir vibracija sukuria įtampą tarp sąsajų ir grandinių. Ekspertai siūlo rinktis tokias jungtis, kurios išvengtų šių jėgų poveikio.
„Mačiau kai kurių PCB plokščių litavimo jungtis, kurios suskilo į gabalus“, - sakė Morley. "Kai jungtis yra tvirtai pritvirtinta prie plokštės ar išorinės konstrukcijos, ji turi atlaikyti smūgio ir vibracijos jėgas, kitaip ji bus. Gali atsirasti įtrūkimų."
Morley rekomenduoja, kad inžinieriai naudotų tarpusavyje sujungtą sistemą, kad sumažintų įtempių susidarymą tarp tvirtinimo konstrukcijos ir sujungimo taškų. „Yra nemažai tiekėjų, siūlančių tokias sistemas“, – sakė jis. „Dizaineriai turėtų į tai atkreipti ypatingą dėmesį.

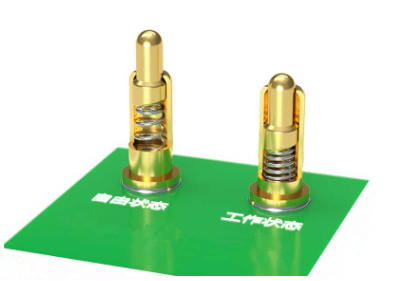

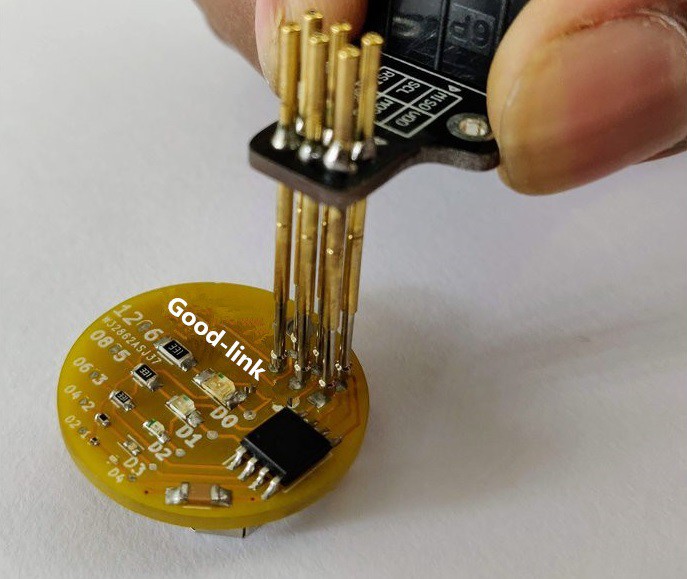

„pogopin“ jungties gamintojai tiekia - Shenzhen ZZT Precision Electronics Co., Ltd.

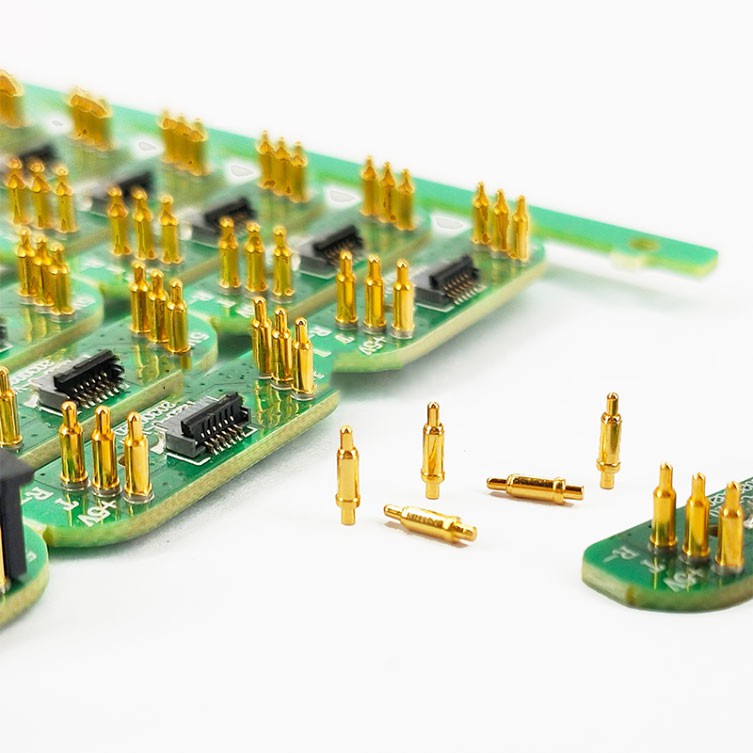

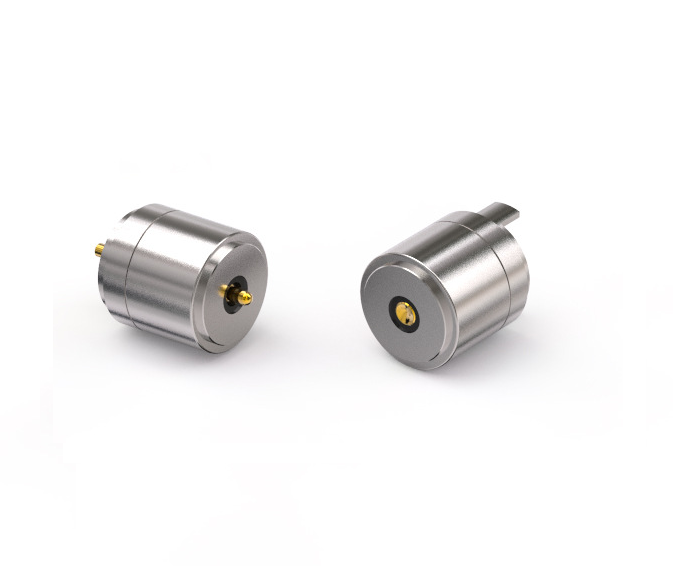

Įkurta 2007 m., tai aukštųjų technologijų įmonė, kurios pagrindinis veiksnys yra tikslus ryšys, o technologijų plėtra yra pagrindinis veiksnys, integruojantis mokslinius tyrimus ir plėtrą, gamybą ir pardavimą. Mūsų pagrindiniai produktai yra POGO PIN, POGO PIN jungtis, magnetinė jungtis, magnetinis įkrovimo duomenų kabelis ir adsorbcijos jungtis. Mūsų gaminiai plačiai naudojami išmaniuosiuose drabužiuose, mobiliuosiuose ryšiuose, skaitmeniniuose fotoaparatuose, automobiliuose, medicinos įrangoje ir kitose srityse.
